Популярный седан бизнес — класса — Ford Mondeo. Владелец автомобиля жаловался на посторонние звуки в салоне: гул от арок, шум от двигателя и вибрации от подвески, особенно ощутимые при езде на высоких скоростях. Мы провели комплексную шумоизоляцию всех ключевых зон и добились впечатляющих результатов. Ниже подробно расскажем, как именно мы это сделали.
С завода Ford Mondeo имеет базовую шумоизоляцию, которая включает разрозненные фрагменты виброизоляции в дверях, частичную обработку пола и минимальное покрытие в арках. Но этих мер недостаточно для того, чтобы защитить салон от широкого спектра внешних шумов. Поэтому мы решили полностью переосмыслить изоляцию кузова, используя многослойный подход с эффективными материалами.
Работать будем современных материалов от компании Silent Lab и Comfortmat.

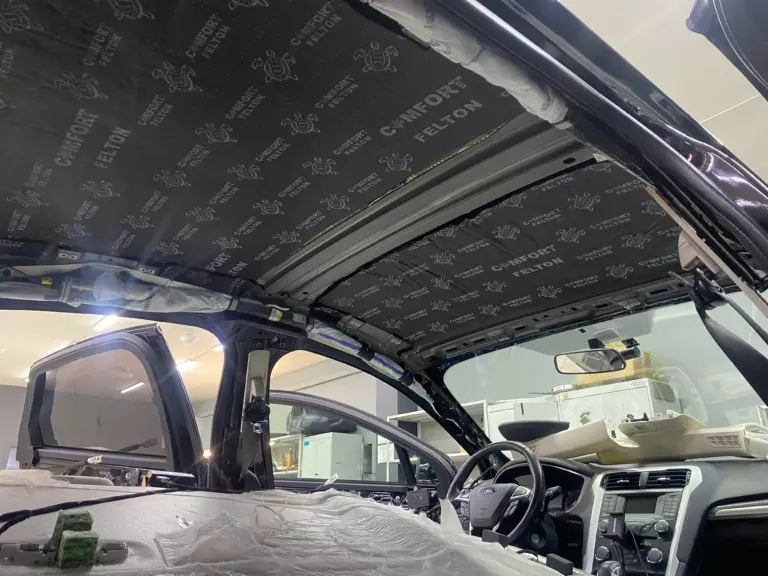

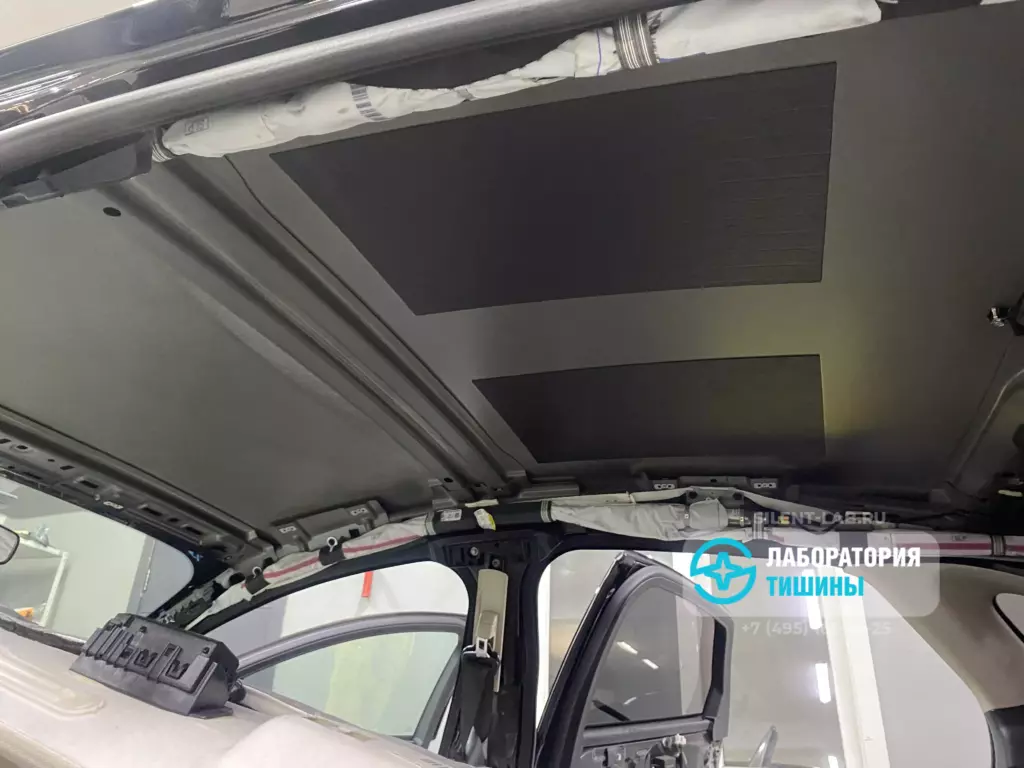

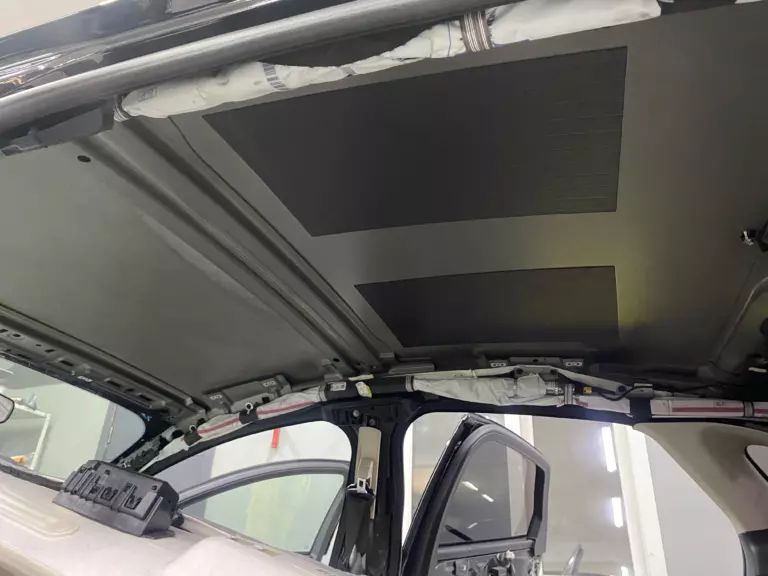

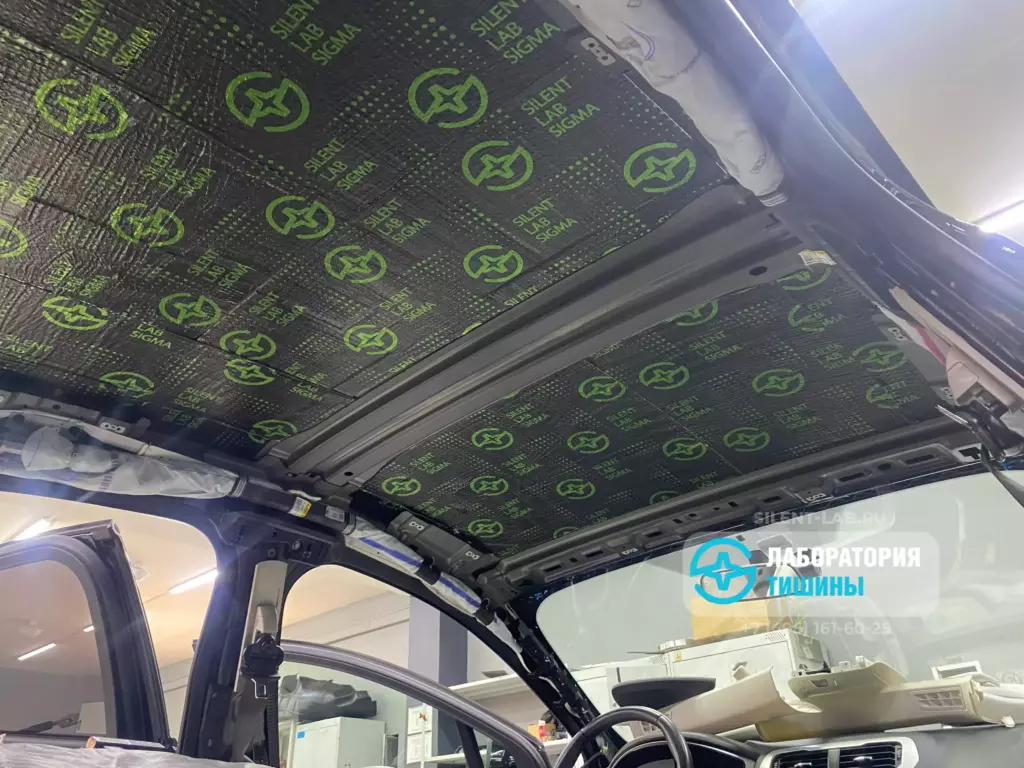

Пример шумоизоляции потолка Ford Mondeo 4
Начали с обработки крыши, так как это одна из самых шумных поверхностей в дождь и на скорости. После нанесения материалов пропадут аэродинамические шумы, в дождливую погоду крыша перестанет быть барабаном.
Порядок работ по шумоизоляции потолка авто
- Разбор пластиковых элементов
- Аккуратно снять потолочную обшивку
- Удаление заводского виброизолятора и клея
- Обезжиривание поверхности
- Нанесения материалов с тщательной прикаткой
- После этого потребуется собрать все в обратной последовательности
. Мы использовали:

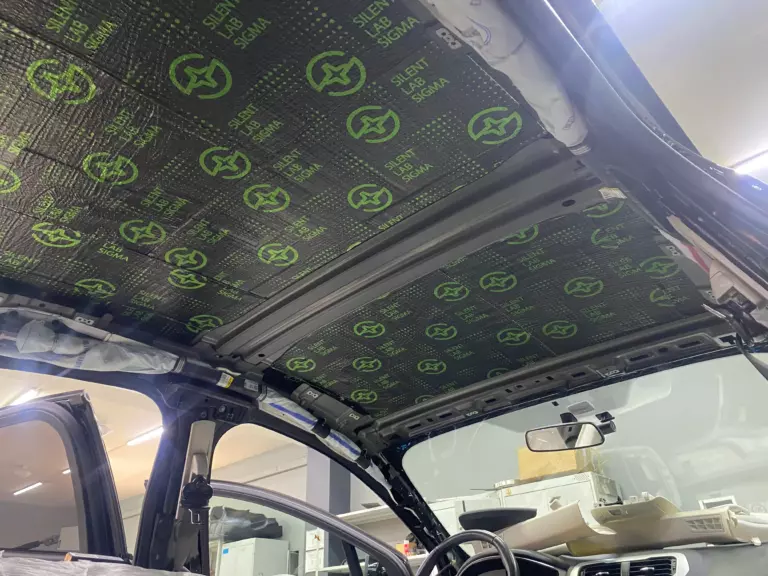

- Silent Lab Sigma Green — лёгкий и гибкий вибродемпфер, который снижает вибрации от металла;

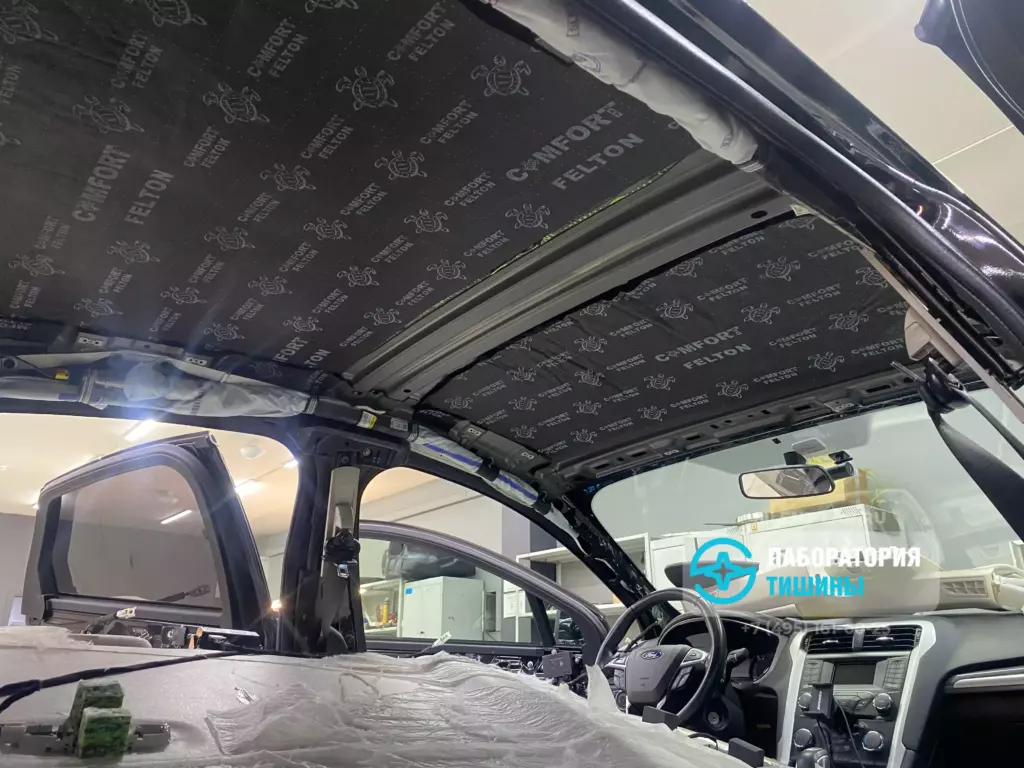

- Comfort Mat Felton — пористый шумопоглотитель на тканевой основе, создающий дополнительный барьер для звуковых волн и стабилизирующий температуру в салоне.
Преимущества шумоизоляции потолка авто
- Снижение аэродинамических шумов
- Приглушение шума от дождя и других погодных условий
- Улучшение теплоизоляционных свойств

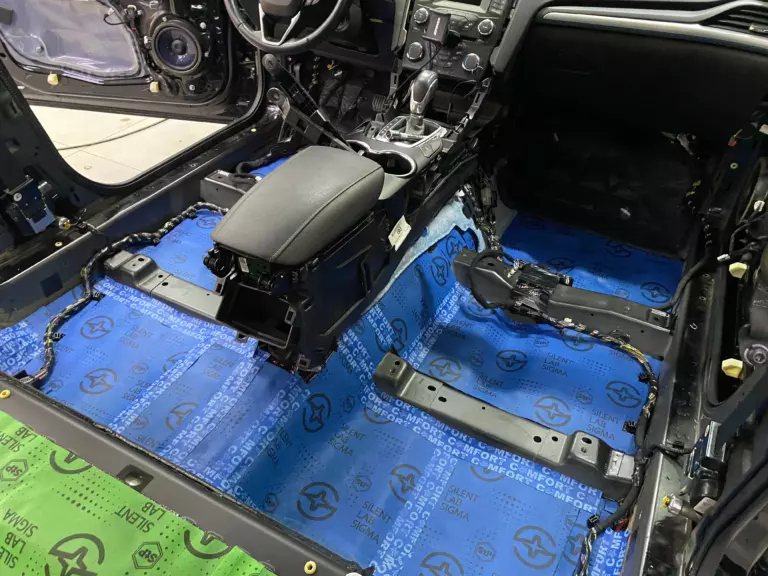

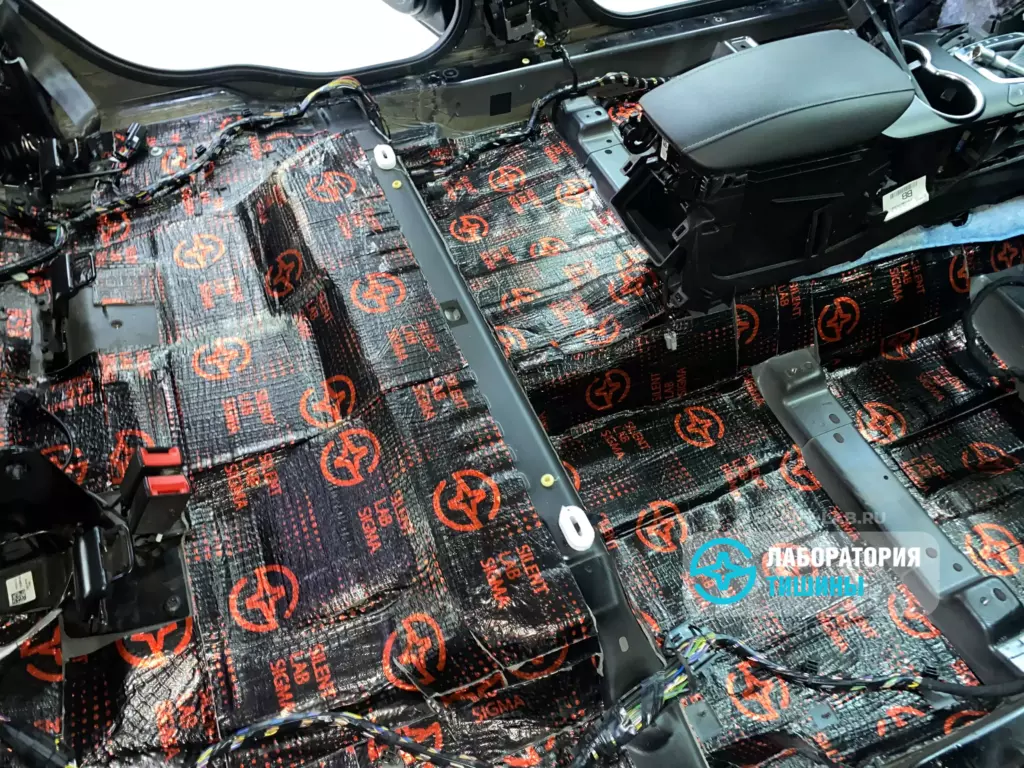

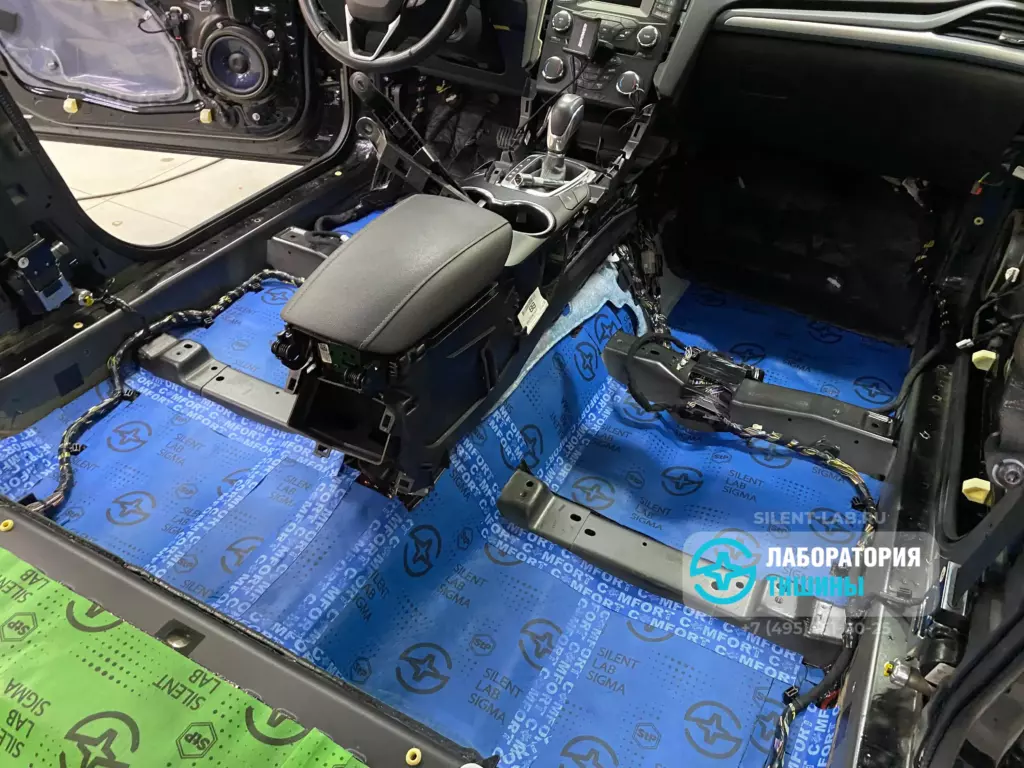

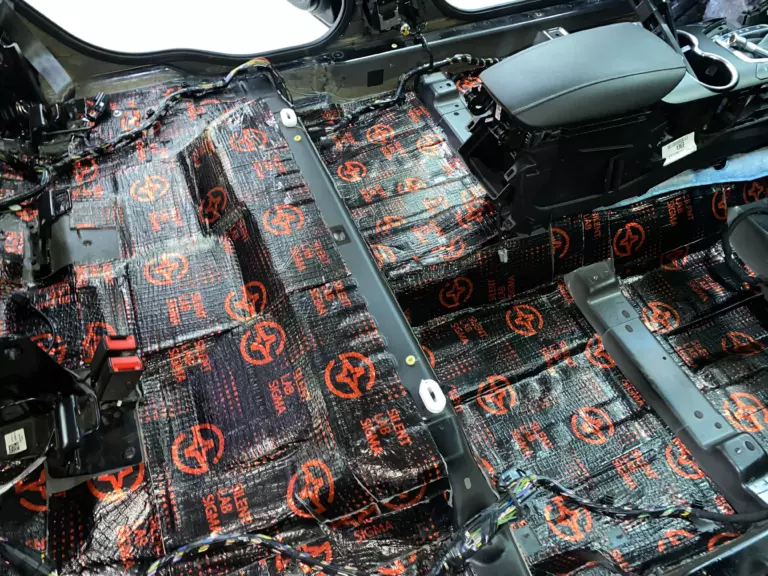

Пример шумоизоляции пола Ford Mondeo 4
Пол — это основная зона, где концентрируются дорожные шумы и вибрации от двигателя и передней подвески.
Порядок работ по шумоизоляции пола авто
- Снять сидения и вынести их из салона автомобиля.
- Снять все пластиковые накладки со стоек и порогов. Демонтировать клипсы крепления ковролина к полу.
- Когда все крепежные элементы демонтированы, можно снимать ковролин
- Удаление заводского виброизолятора
- Очистить от грязи и обезжирить все металлические поверхности
- Нанесения материалов, тщательно прикатываем валиком
- Установка всей салонной обшивку и снятые детали в обратном порядке
Мы применили два слоя:
- Sigma Red — тяжёлый и мощный мастичный вибродемпфер, эффективно справляющийся с низкочастотными вибрациями;
- Sigma Acoustics — многослойный шумопоглощающий материал с акустической мембраной, блокирующий средние и высокие частоты;
- Sigma Alpha — как звукоизоляционный слой для тонкой акустической настройки.
Преимущества шумоизоляции пола авто
- Снижение аэродинамических шумов
- Снижение вибронагруженности на кузов автомобиля
- Приглушение шума от снега, гравия, песка и других дорожных условий
- Улучшение теплоизоляционных свойств

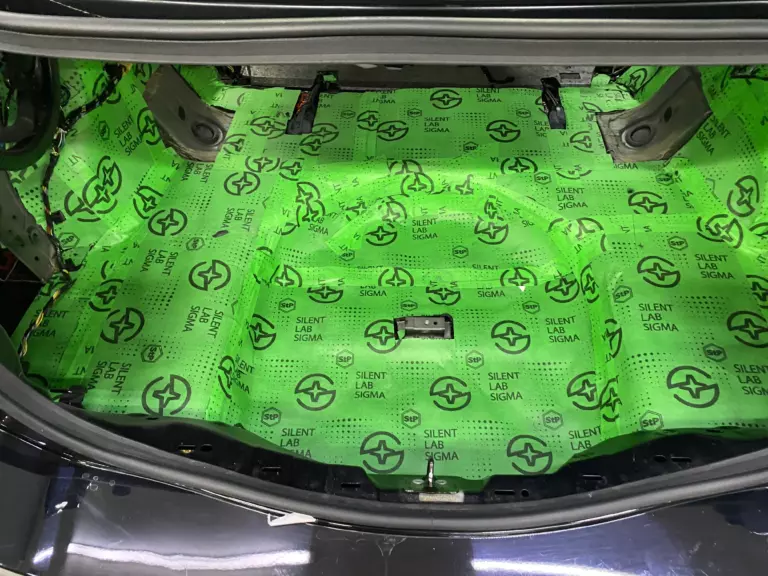

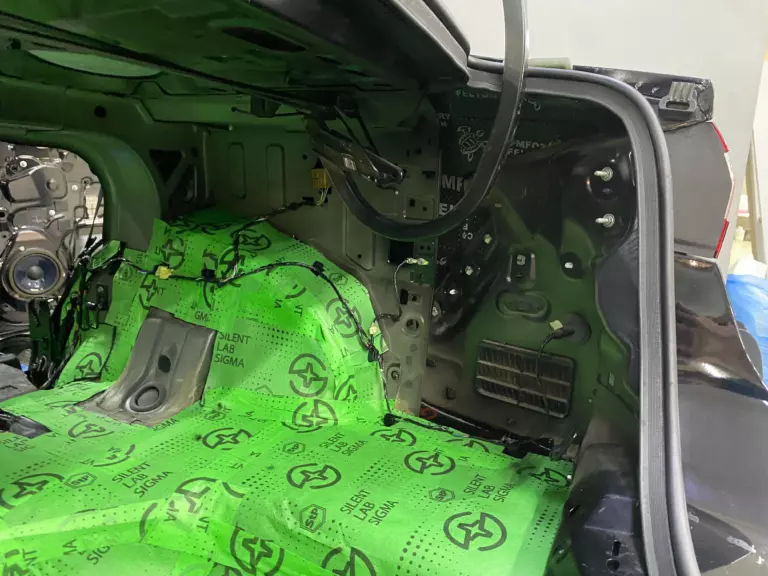

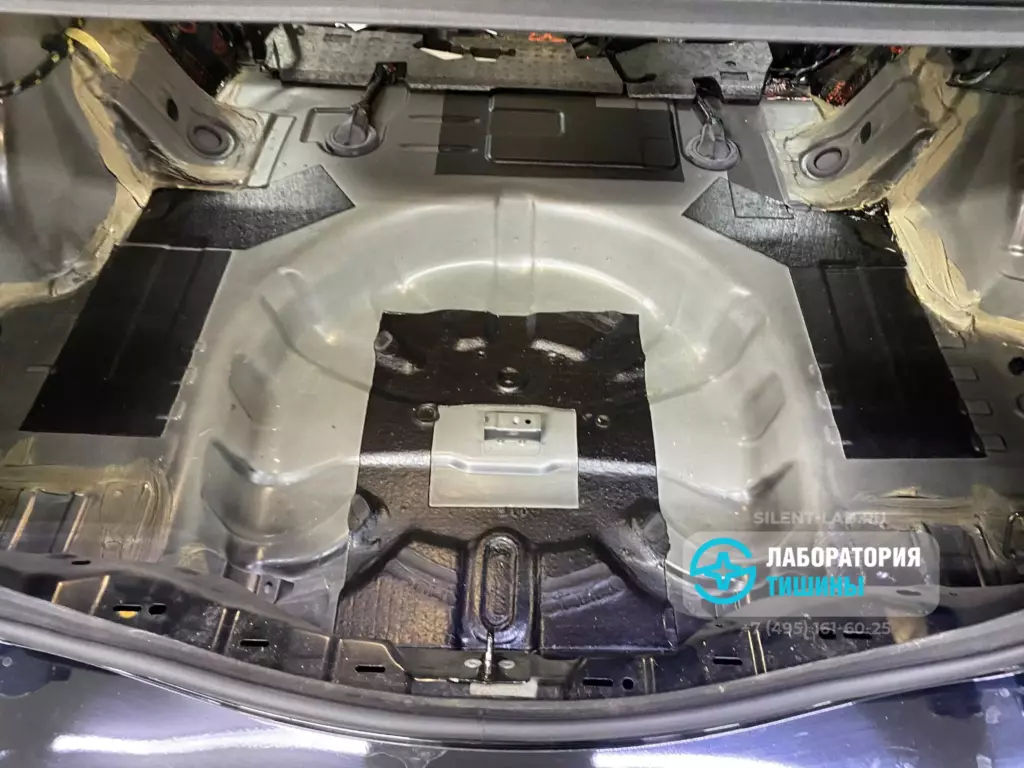

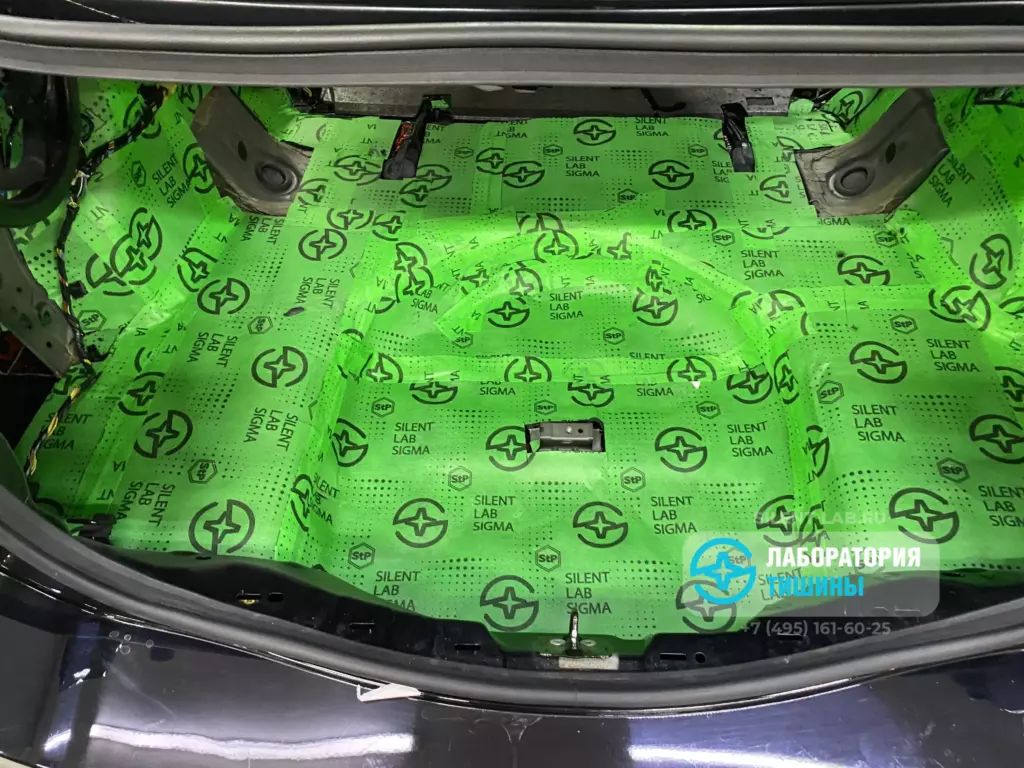

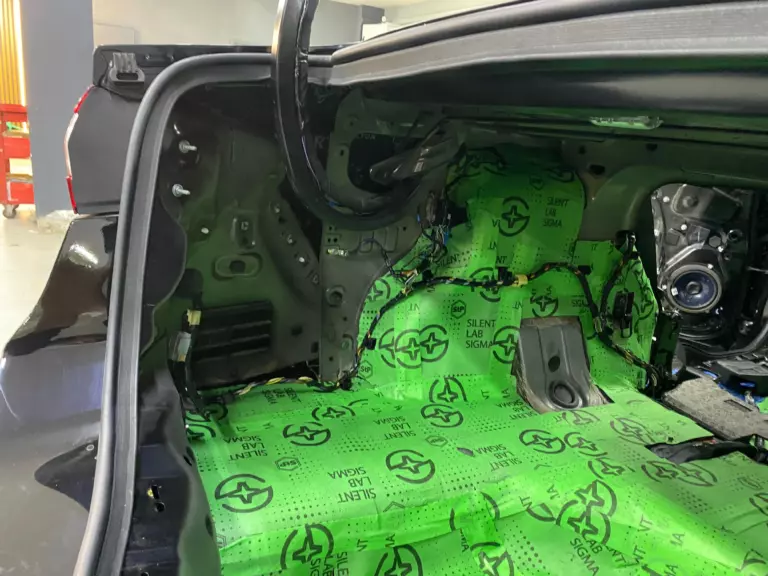

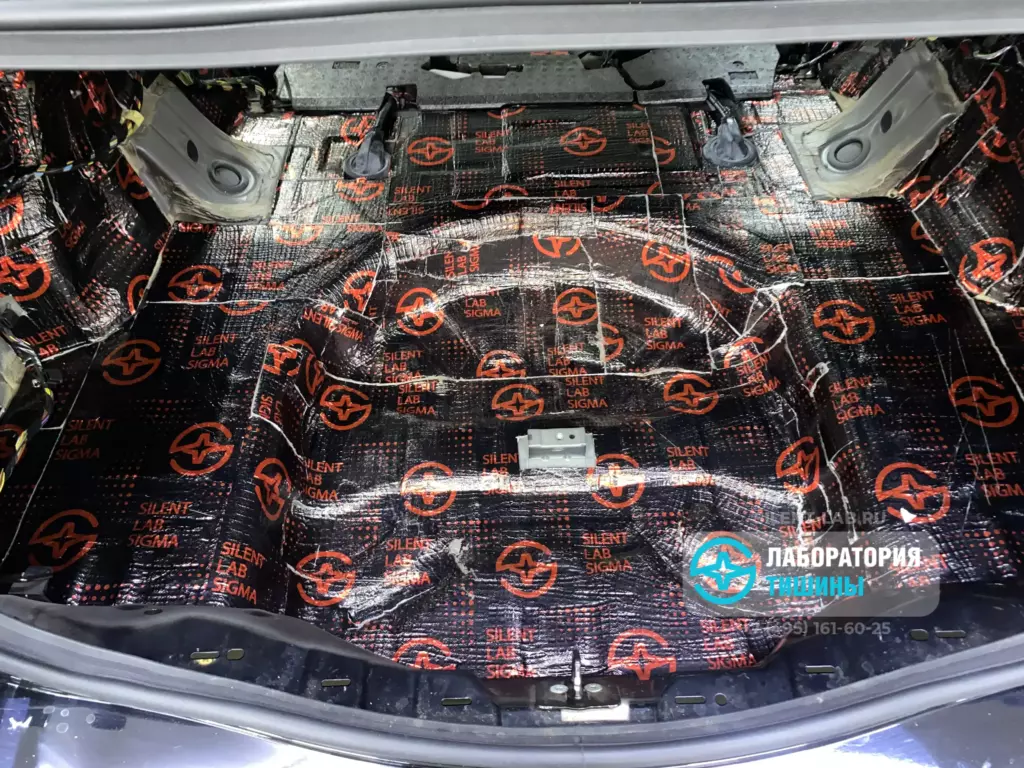

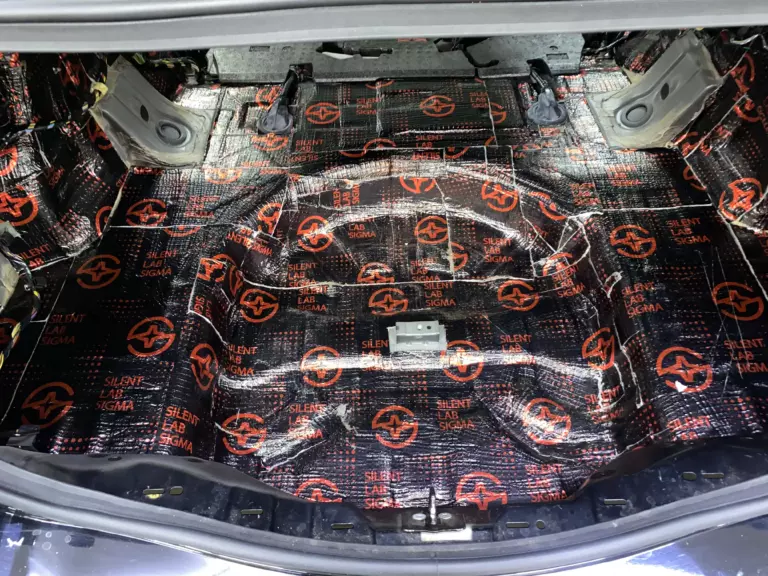

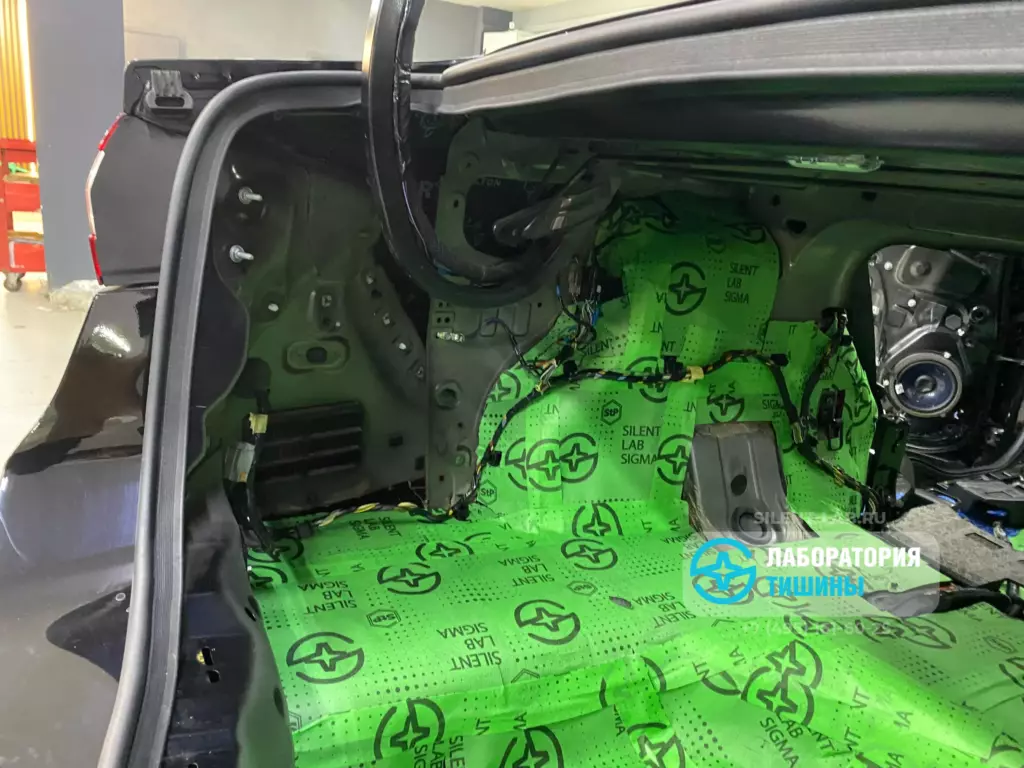

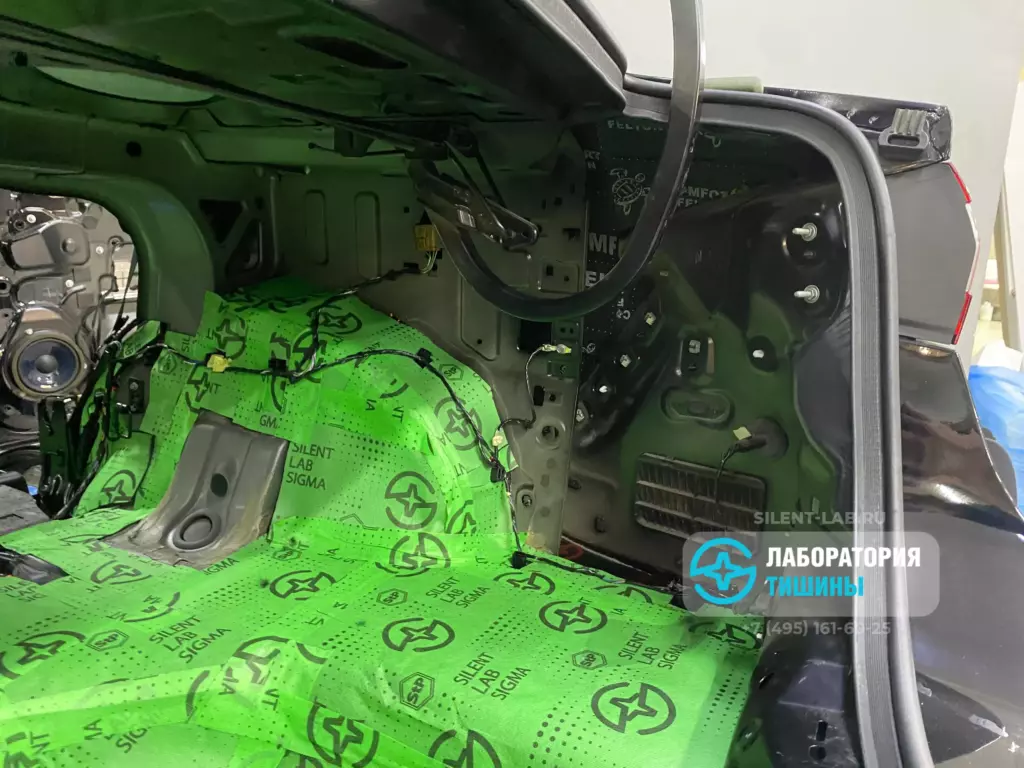

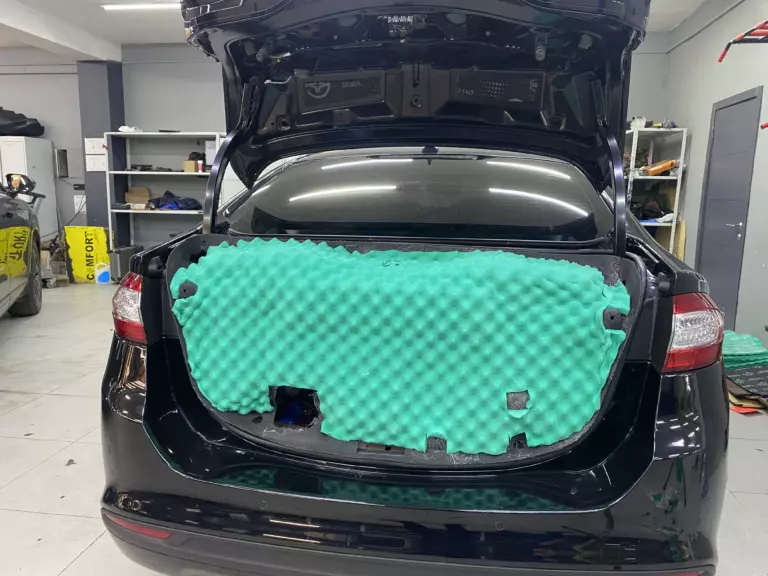

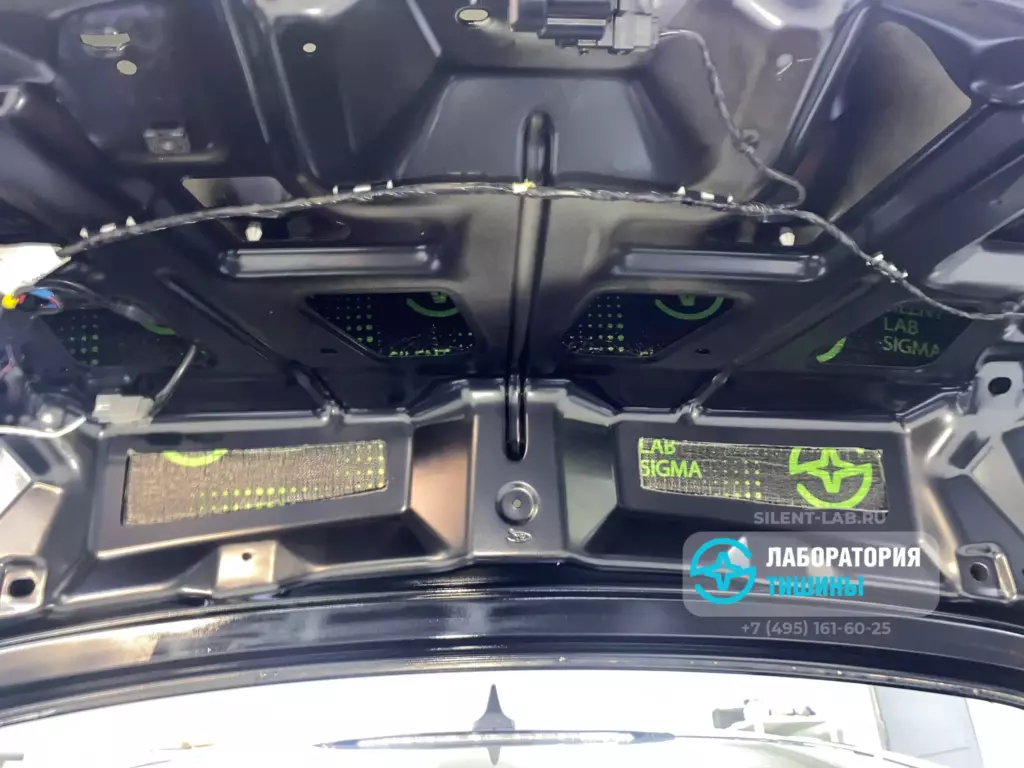

Пример шумоизоляции багажника Ford Mondeo 4

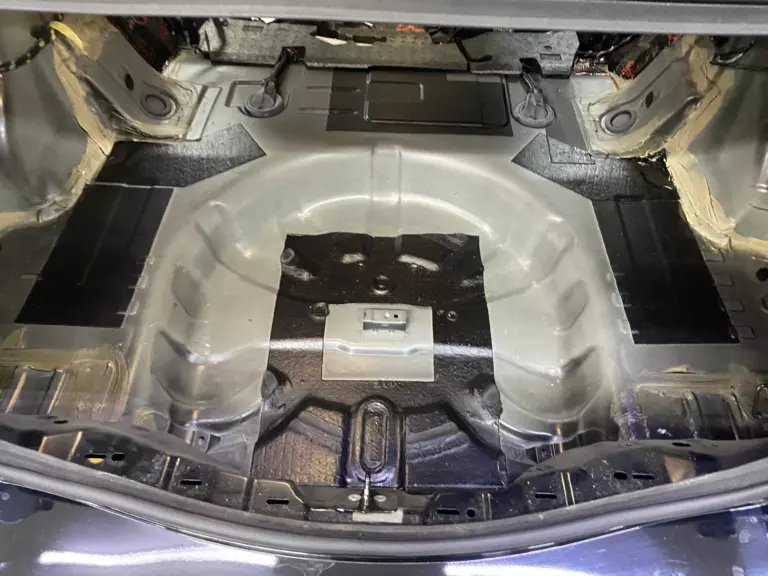

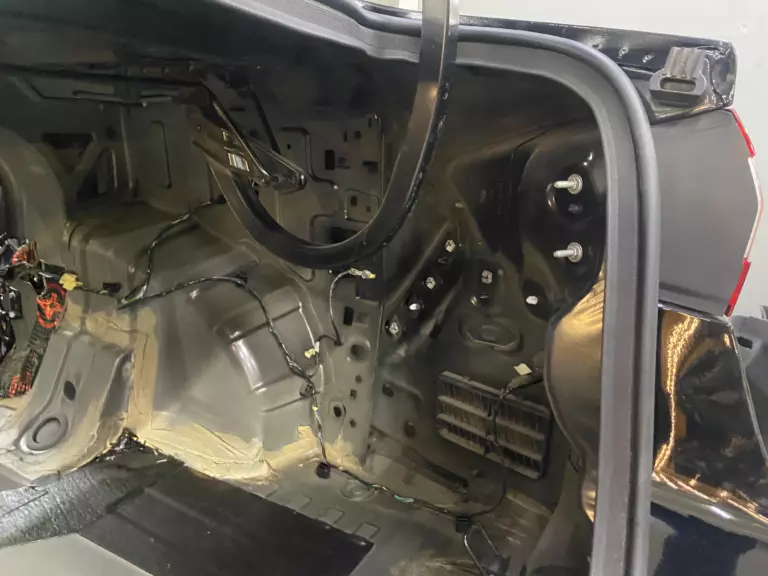

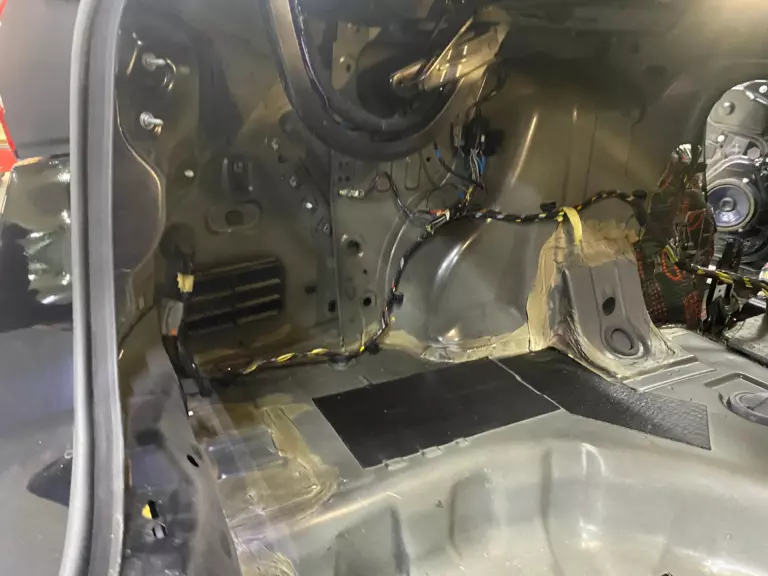

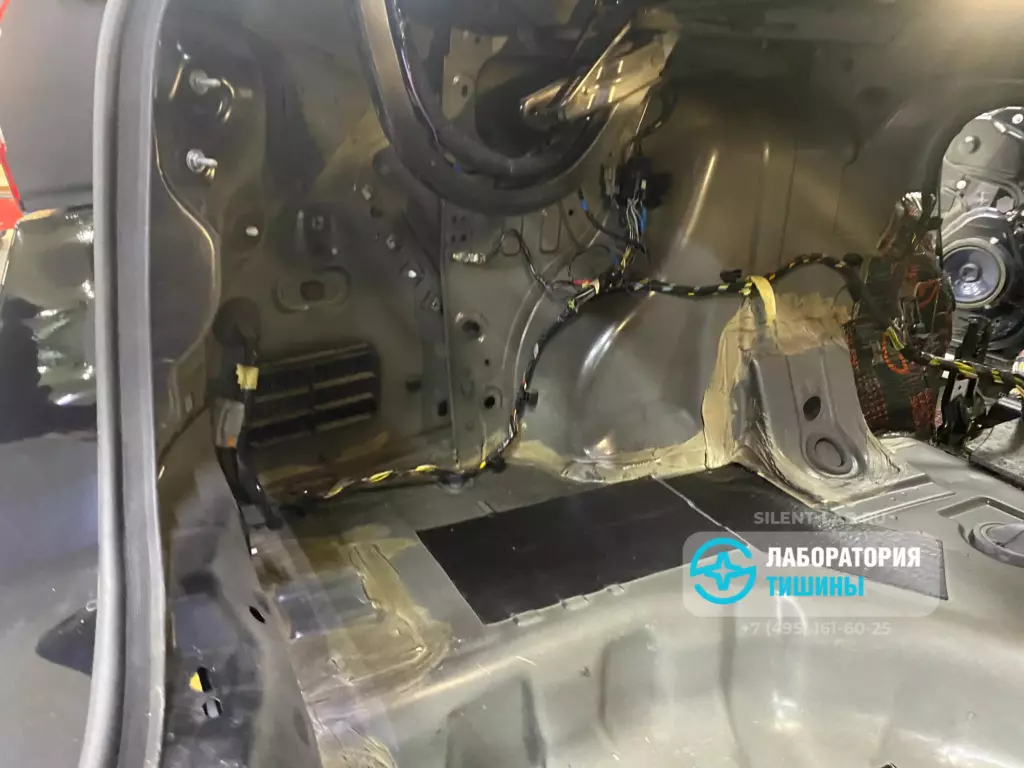

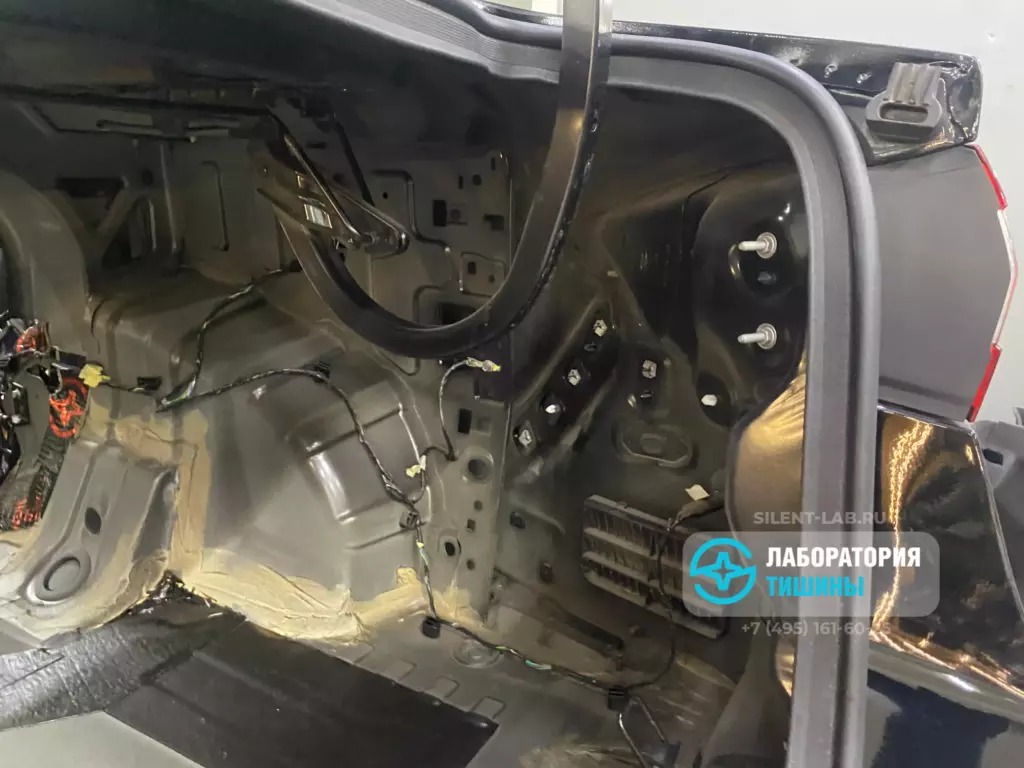

Разобрав пол мы увидели локальную прикатку тонкого слоя виброизолятора на кузове, на задних арках виброизоляция полностью отсутствует из-за чего в автомобиль проникает большое кол-во постороннего шума.
Порядок работ по шумоизоляции багажника авто
- Демонтаж обшивки багажного отделения
- Удаление заводского виброизолятора и клея
- Обезжиривание поверхности
- Нанесения материалов с тщательной прикаткой
Для уменьшения шума от задней подвески и отражённых волн из колесных арок мы использовали:
- Sigma Red — в качестве вибродемпфера на металле;
- Sigma Alpha — как звукоизоляционный слой для тонкой акустической настройки.
Теперь багажник стал полностью отделён от источников внешнего шума.
Преимущества шумоизоляции багажника авто
- Снижения уровня шума от дорожного покрытия и шин
- Снижение вибронагруженности на кузов автомобиля
- Приглушение шума от снега, гравия, песка и других дорожных условий
- Улучшение теплоизоляционных свойств
- Устранение скрипов и сверчков

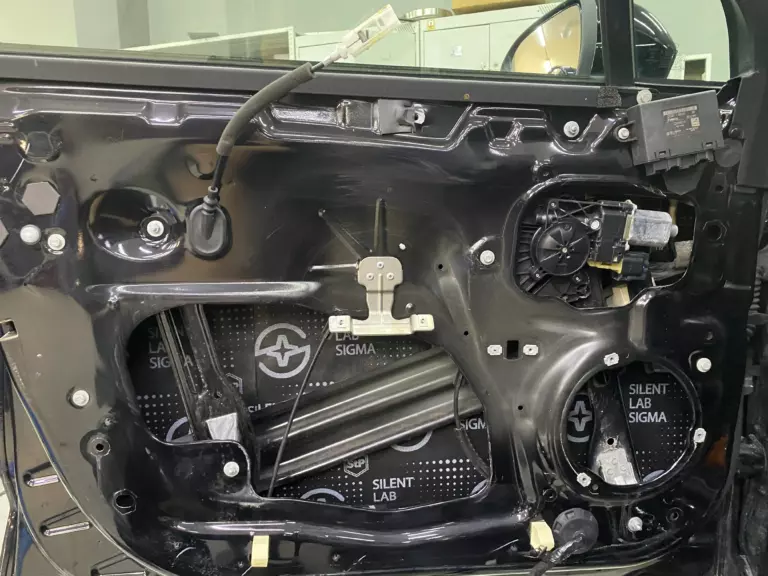

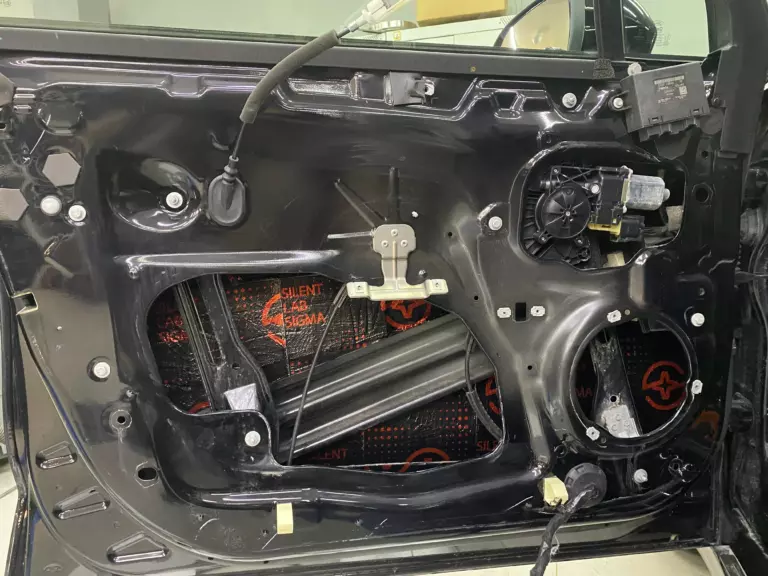

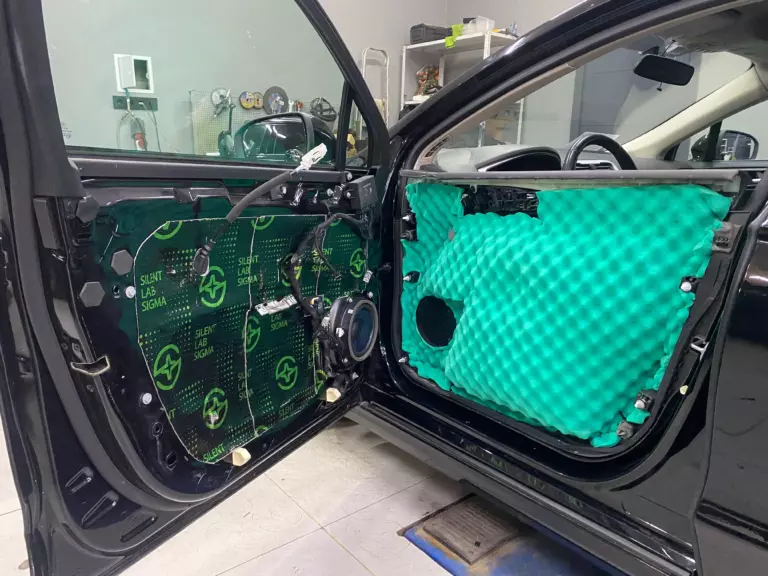

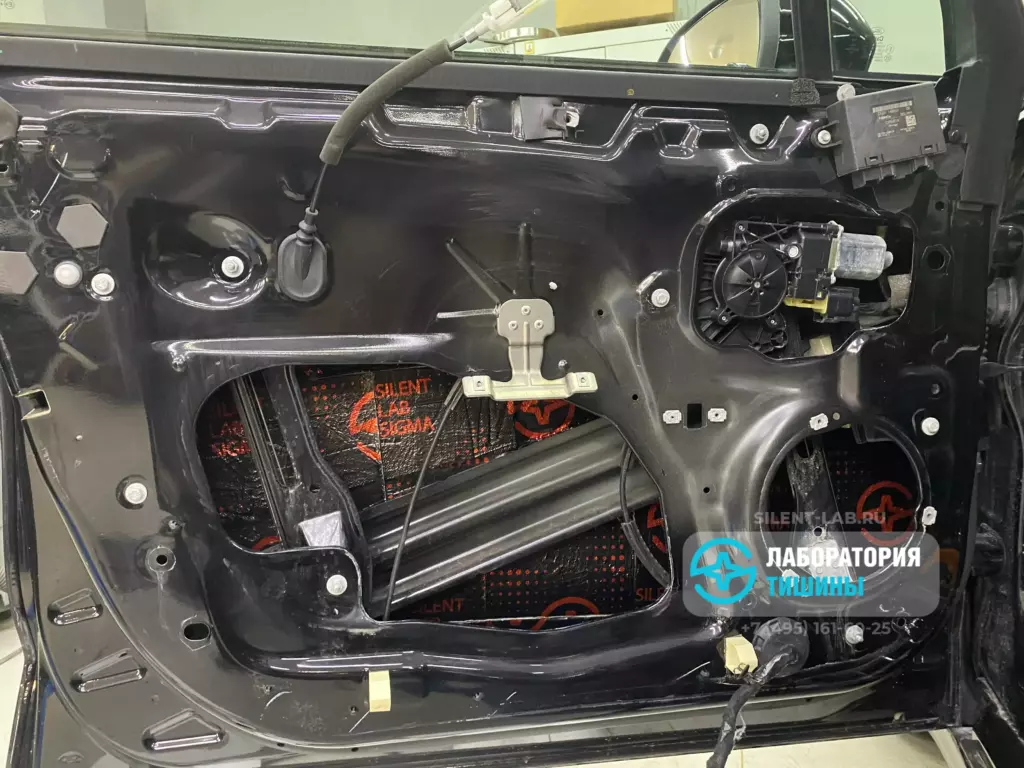

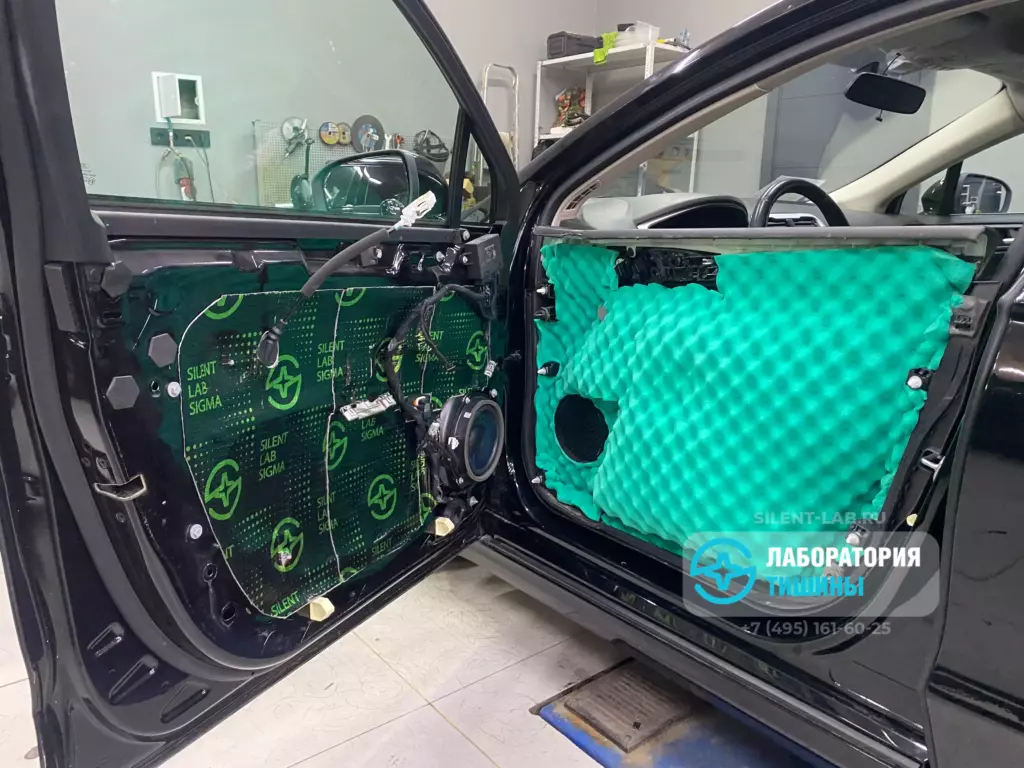

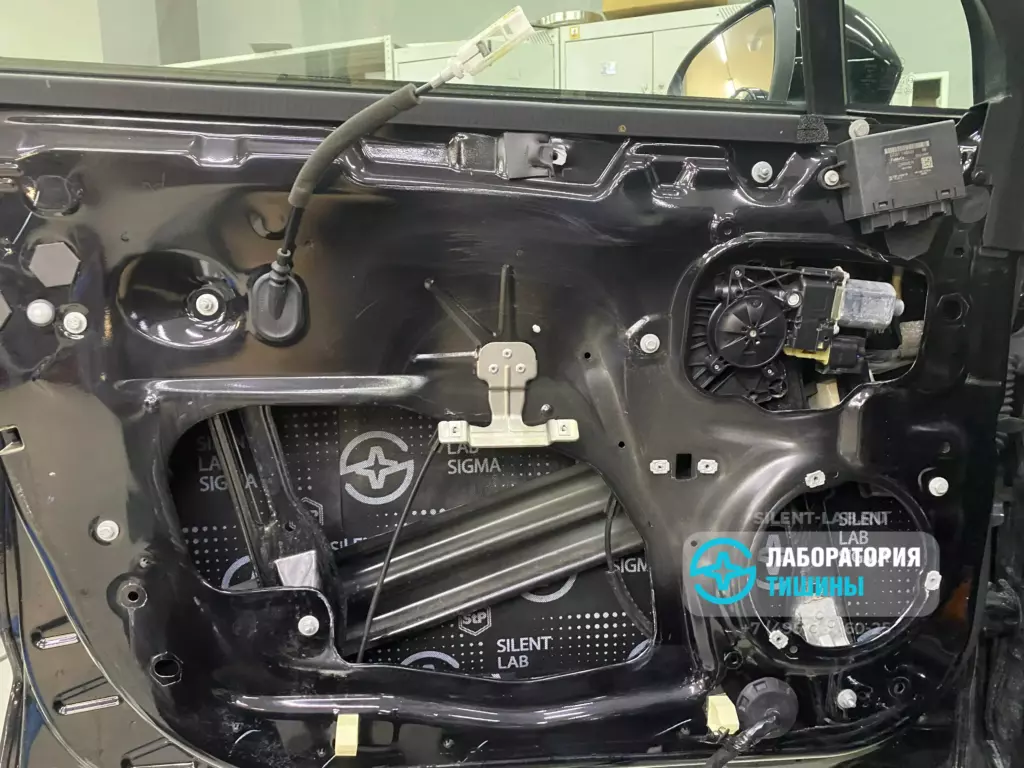

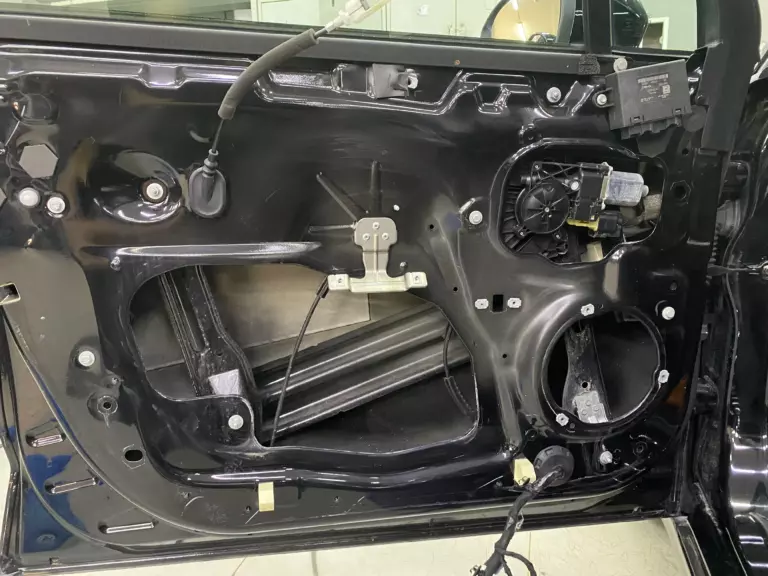

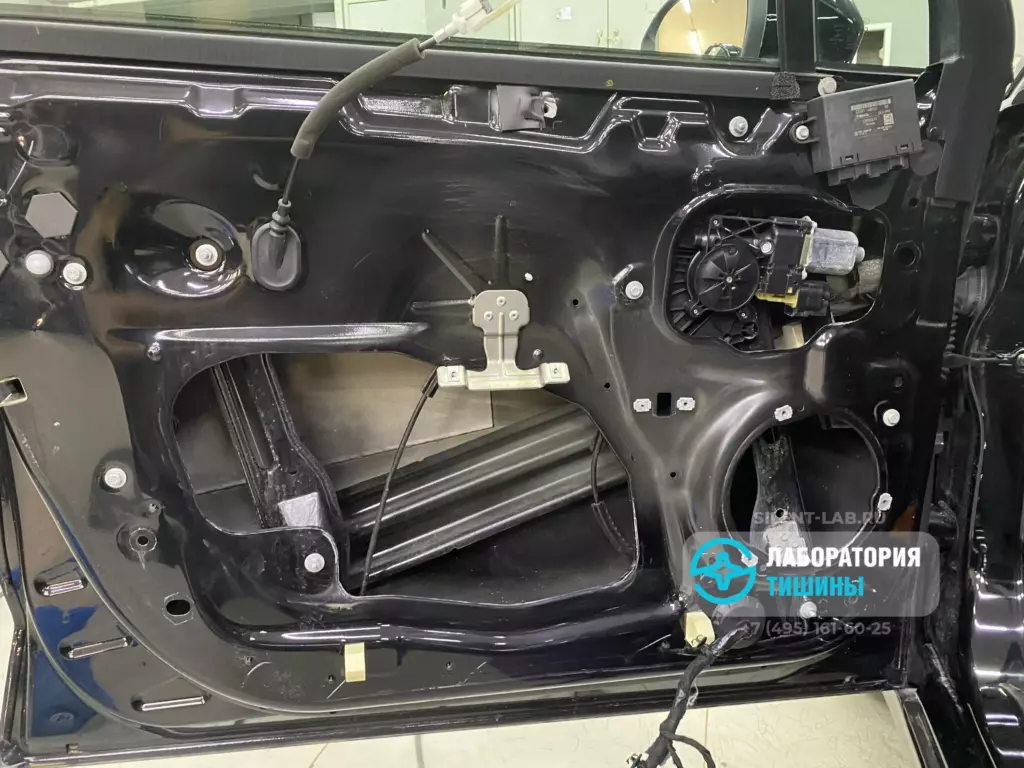

Пример шумоизоляции дверей Ford Mondeo 4
Двери в заводском исполнении имеют слабую шумоизоляцию, поэтому мы усилили их по максимуму.
Порядок работ по шумоизоляции дверей авто
- Снять внутреннюю обшивку двери
- Удаление заводского виброизолятора
- Очистить от грязи и обезжирить все внутренние поверхности
- Нанесение материалов в 3 слоя
- Тщательно прикатываем валиком
- Собрать все в обратной последовательности
Применили многослойную схему:
- Sigma Red на наружные стенки для снижения вибрации;
- Silent Lab Sigma Green — лёгкий и гибкий вибродемпфер, который снижает вибрации от металла;
- Sigma Acoustics во внутренней полости двери для звукопоглощения;
- Comfort Mat Soft Wave на обшивку для устранения переотражённых волн и повышения качества звука.
Теперь двери закрываются более плотно и изолируют салон от уличного шума.
Преимущества шумоизоляции дверей авто
- Снижение аэродинамических шумов
- Снижение вибронагруженности дверей
- Приглушение шума дорог, ветра, пескоструя, воды, снега.
- Улучшение звучания акустической системы автомобиля
- Улучшение теплоизоляционных свойств

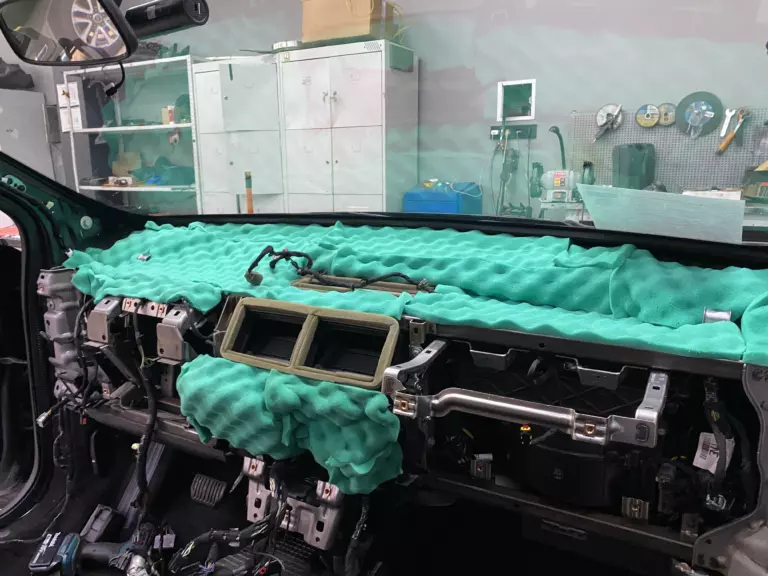

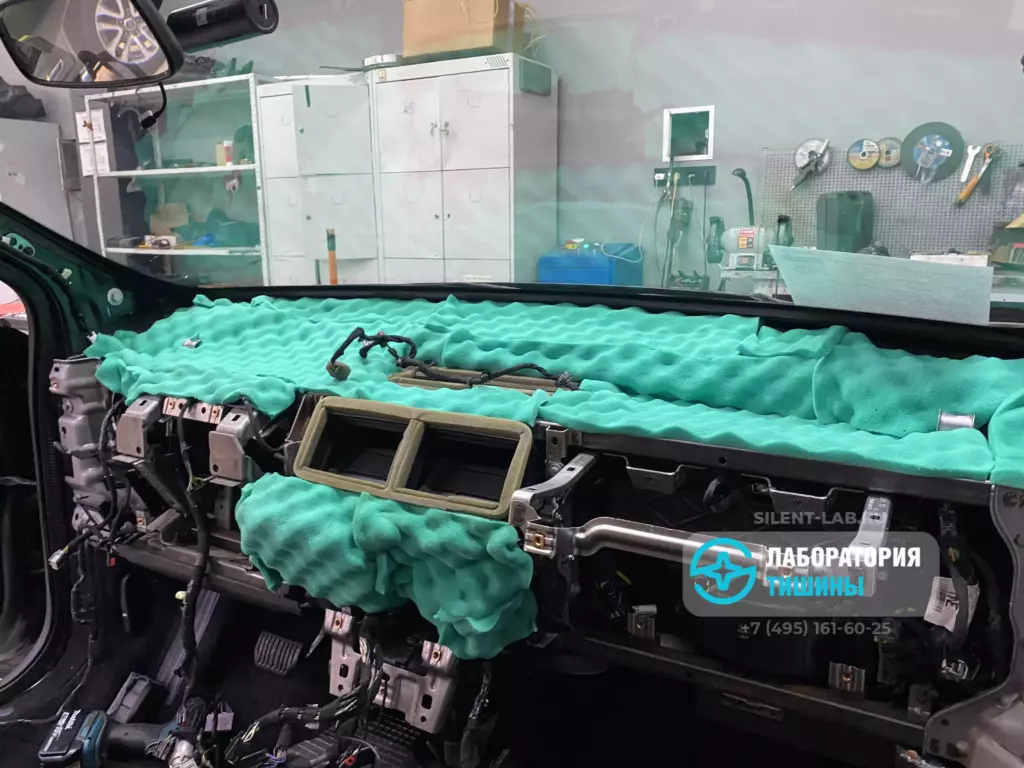

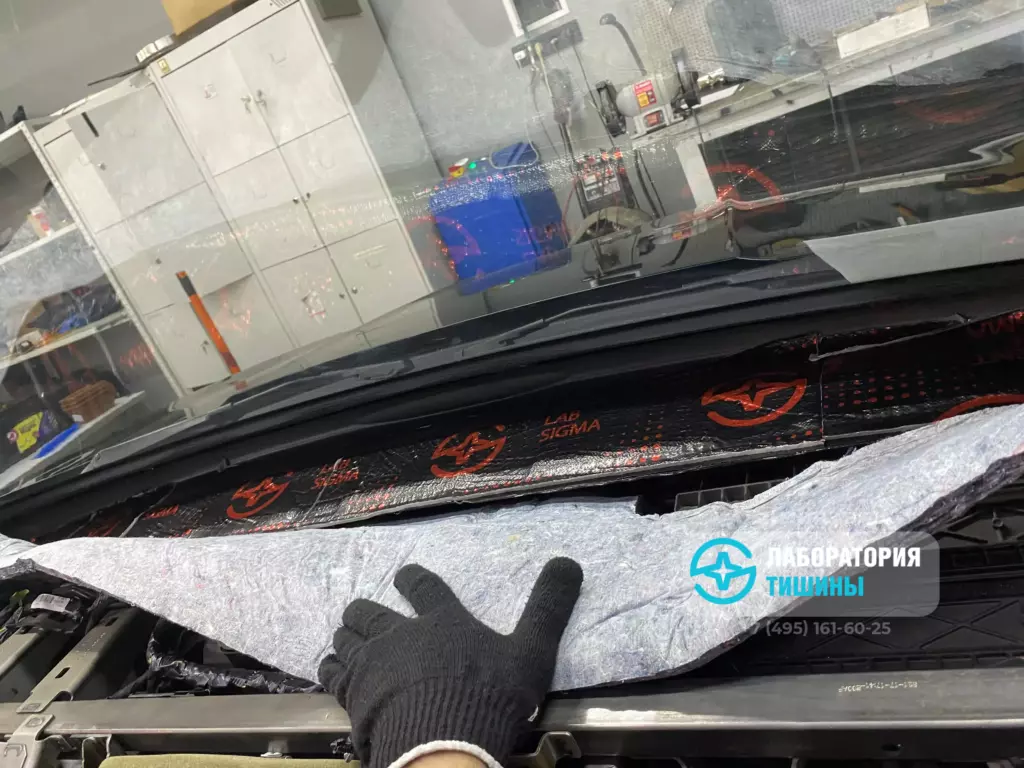

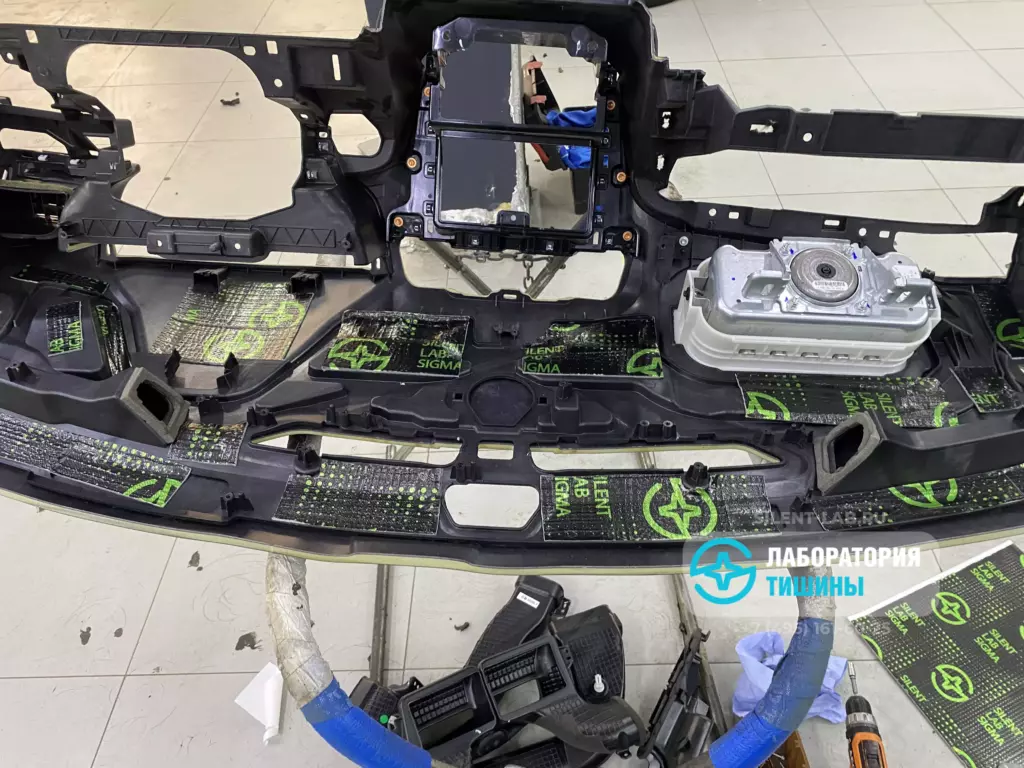

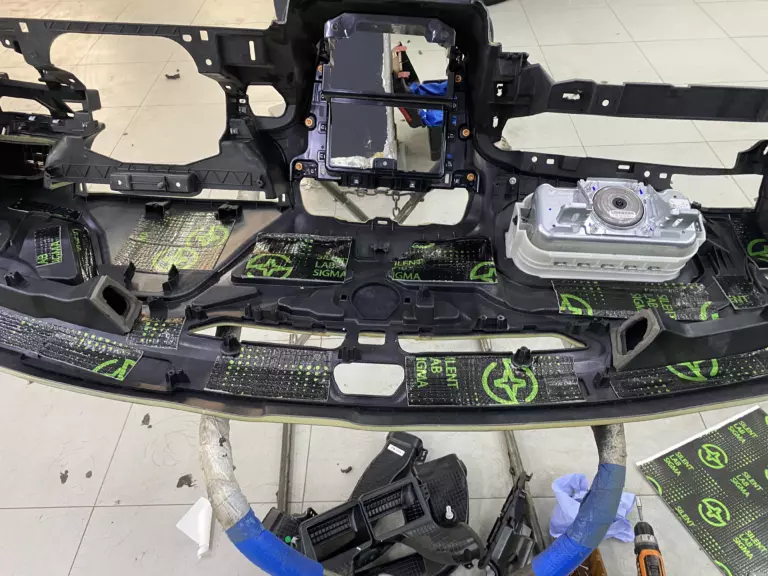

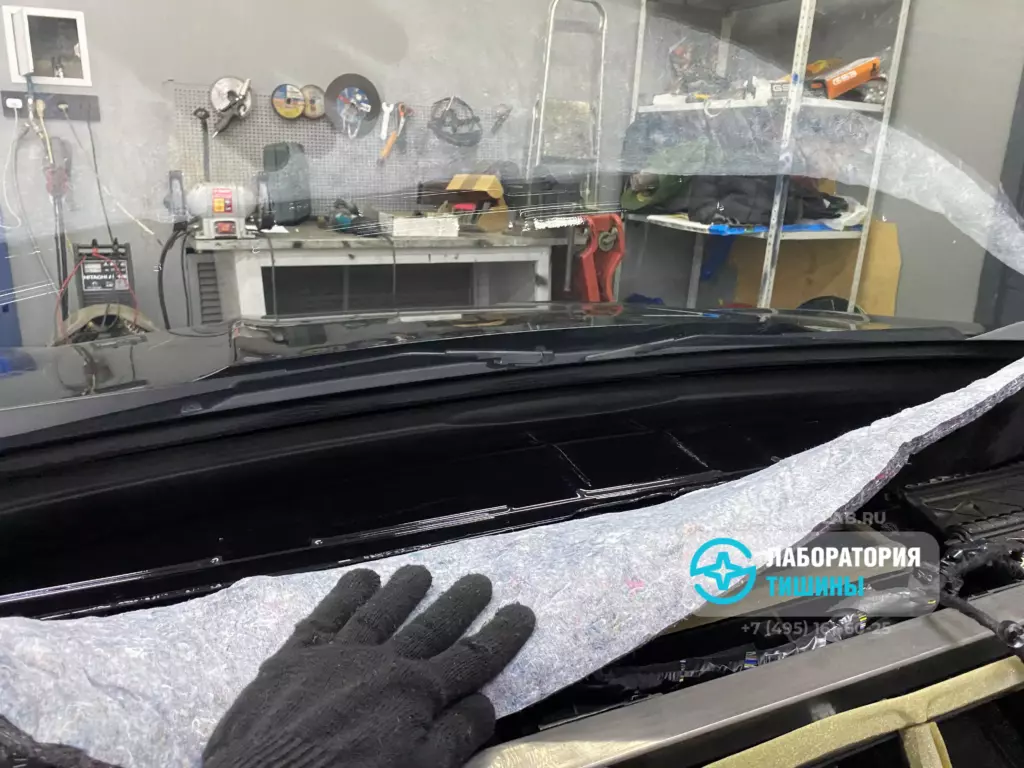

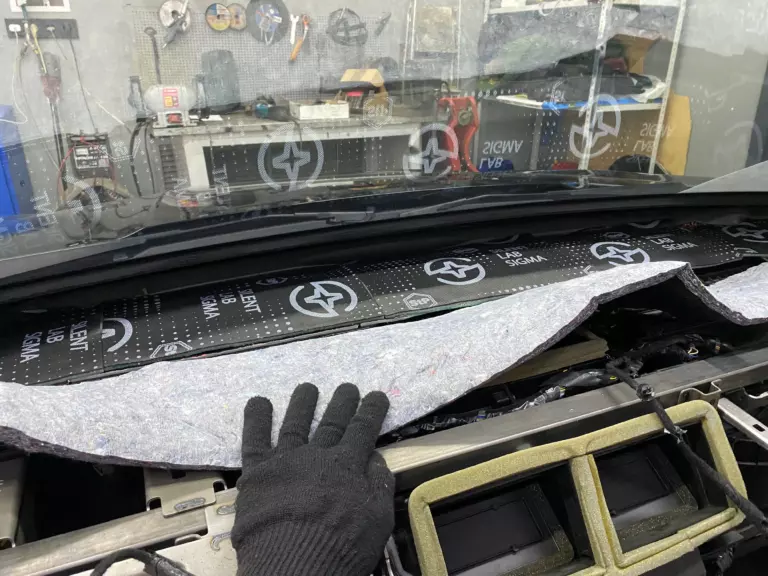

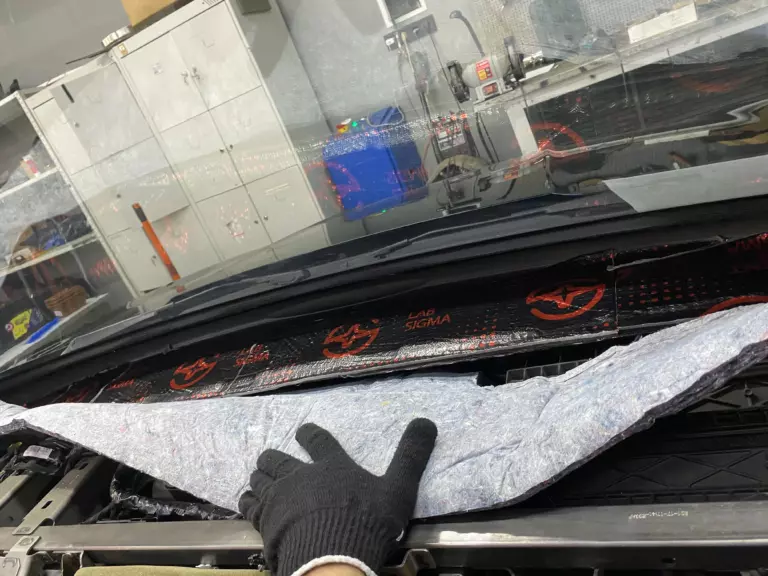

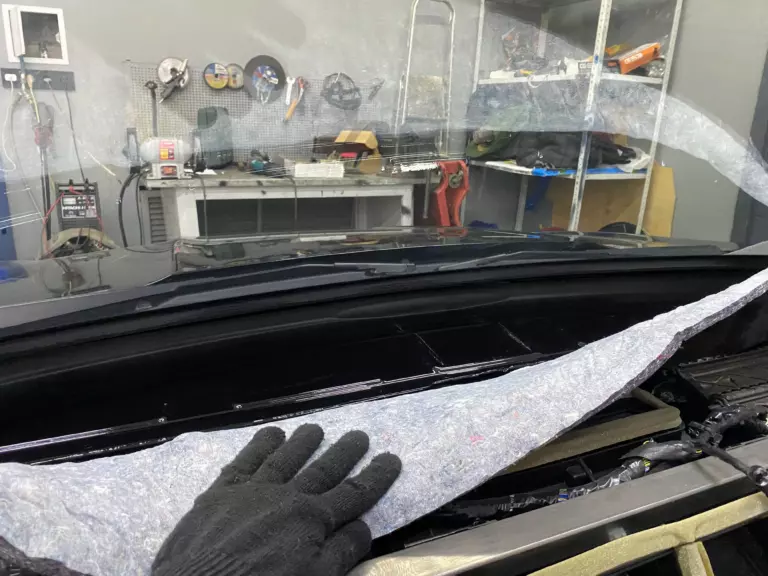

Пример шумоизоляции торпеды Ford Mondeo 4
Шумоизоляция зоны торпедо крайне важна: она отвечает за фильтрацию звуков от моторного щита, вентиляции и трансмиссионного тоннеля.
Порядок работ по шумоизоляции торпеды авто
- Разбор пластиковых элементов
- Снятие центральной консоли
- Обезжиривание поверхности
- Нанесения материалов Comfort Mat

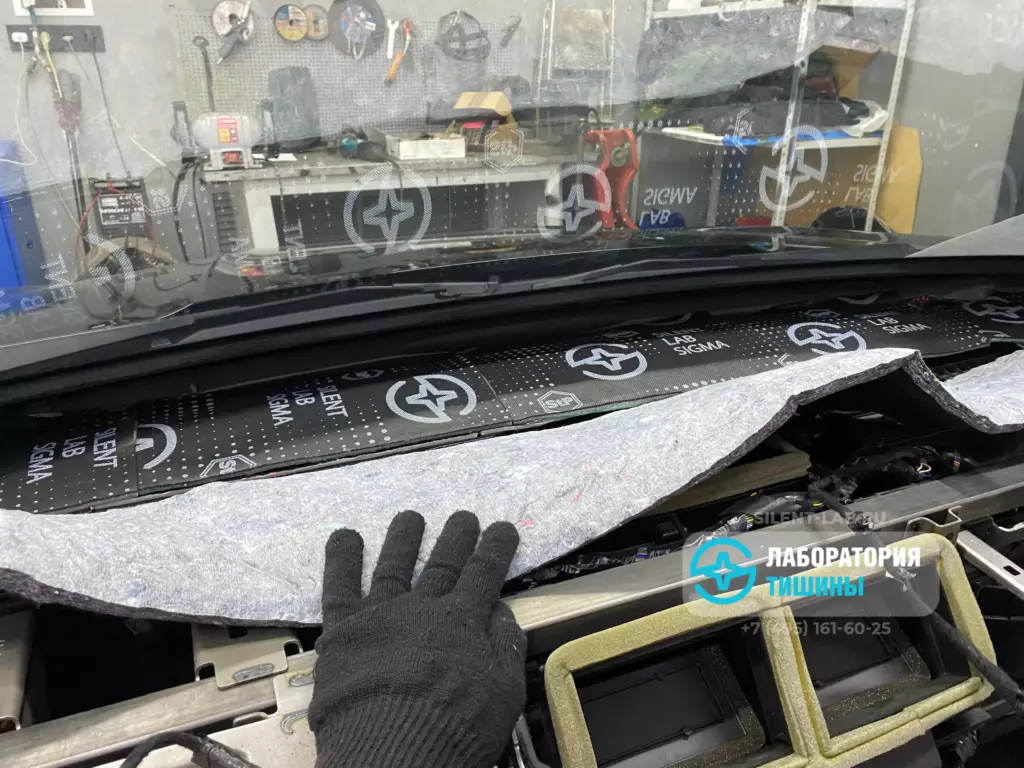

Мы применили:
- Sigma Red для снижения вибраций;
- Sigma Acoustics — как основной шумопоглощающий слой;
- Comfort Mat Soft Wave — как финишный изолятор, гасящий переотражённые звуковые волны.
Преимущества шумоизоляции торпеды авто
- Снижение скрипов и посторонних шумов
- Улучшение теплоизоляционных свойств
- Приглушение шума от работы мотора

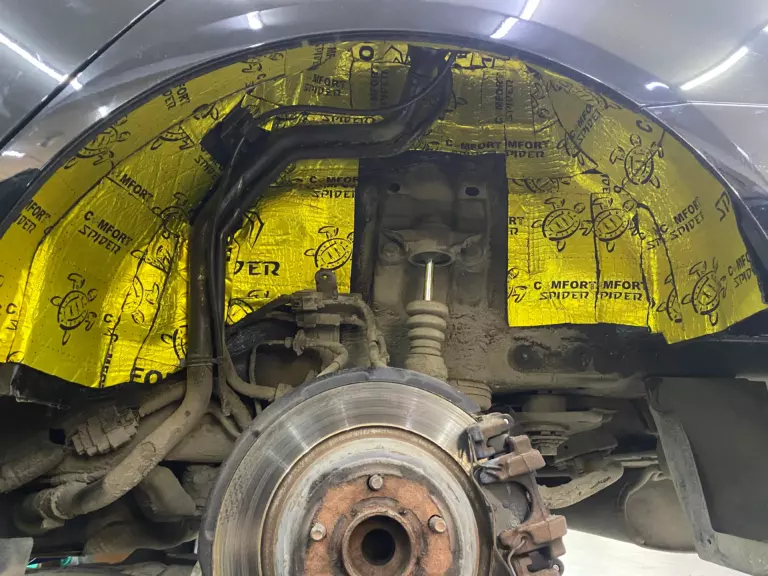

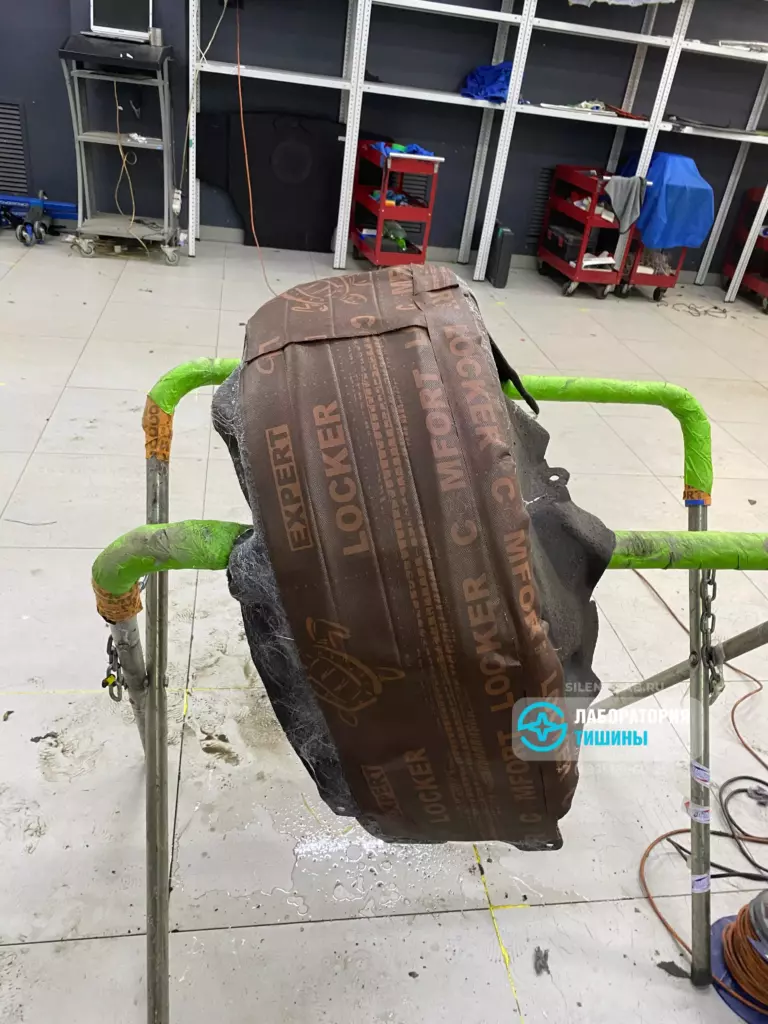

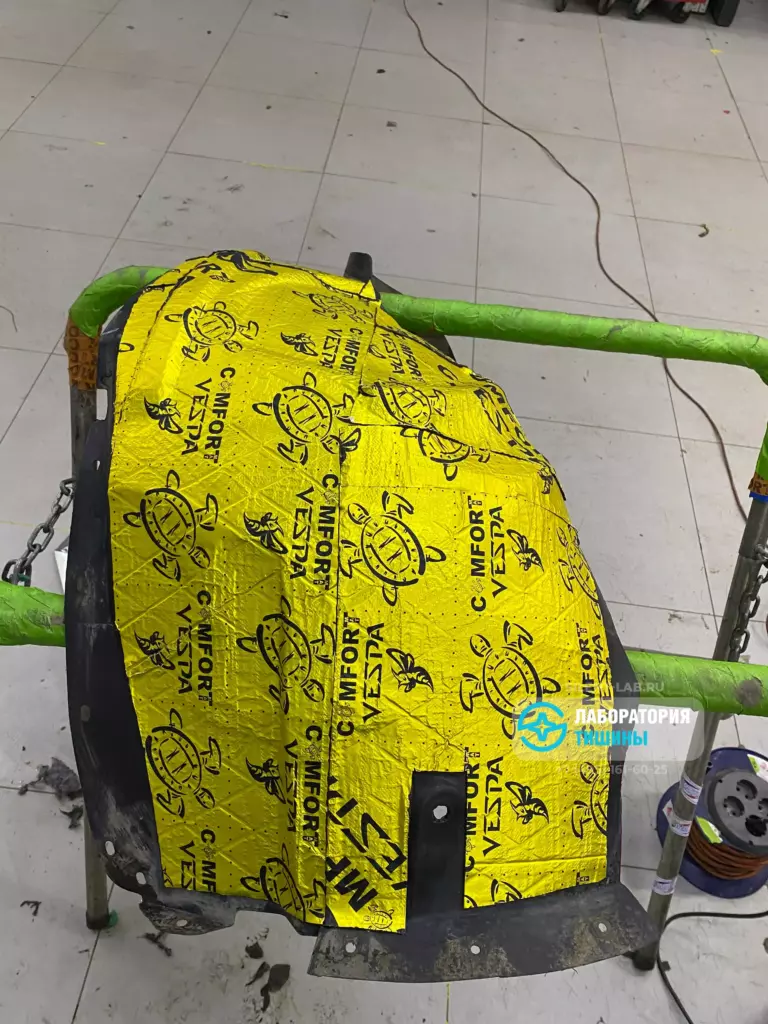

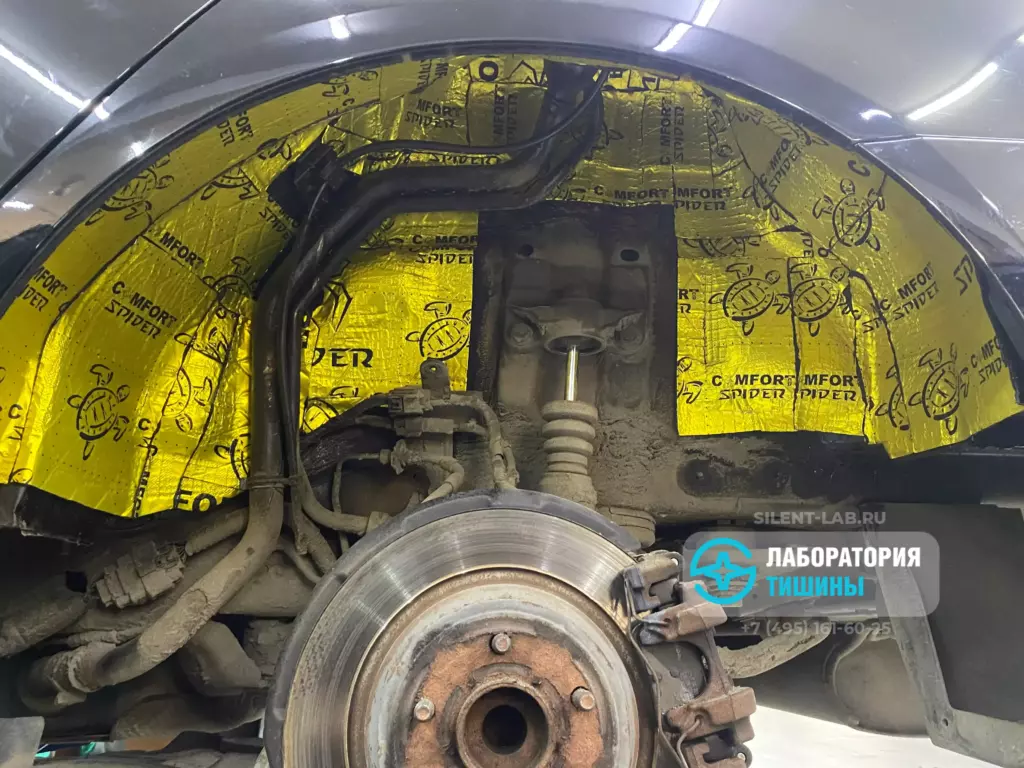

Пример шумоизоляции арок и подкрылков Ford Mondeo 4
На скорости основной источник раздражающего гула — колёсные арки.
Порядок работ по шумоизоляции арок и подкрылков авто
- Разбор пластиковых элементов салона
- Снятие штатных локеров
- Обезжиривание поверхности
- Нанесения материалов Comfort Mat
Для их шумоизоляции мы использовали тройной состав:
- Comfort Mat Spider — вибродемпфер для металлической части арки;
- Comfort Mat Raptor — дополнительный слой демпфирования;
- Comfort Mat Locker — материал для внешней обработки войлочных локеров, устойчив к воде, грязи и соли.
Преимущества шумоизоляции арок и подкрылков авто
- Снижение аэродинамических шумов
- Снижение вибронагруженности
- Приглушение шума дорог, ветра, пескоструя, воды, снега.

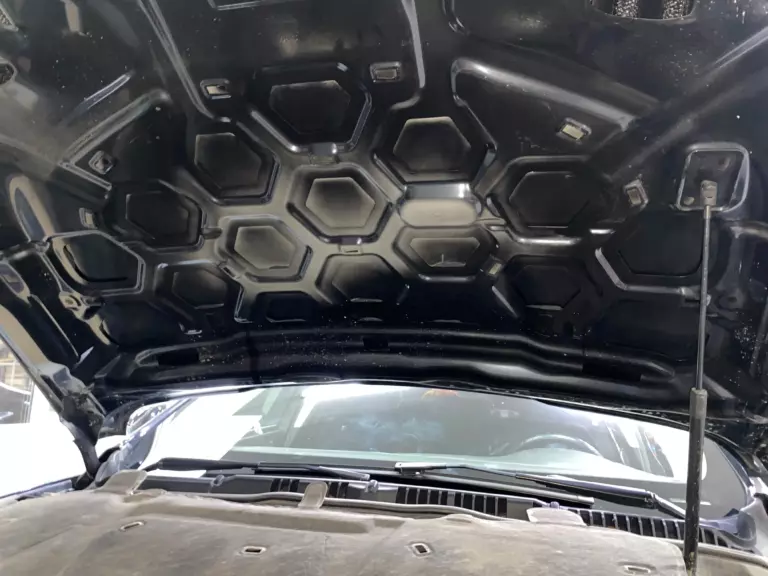

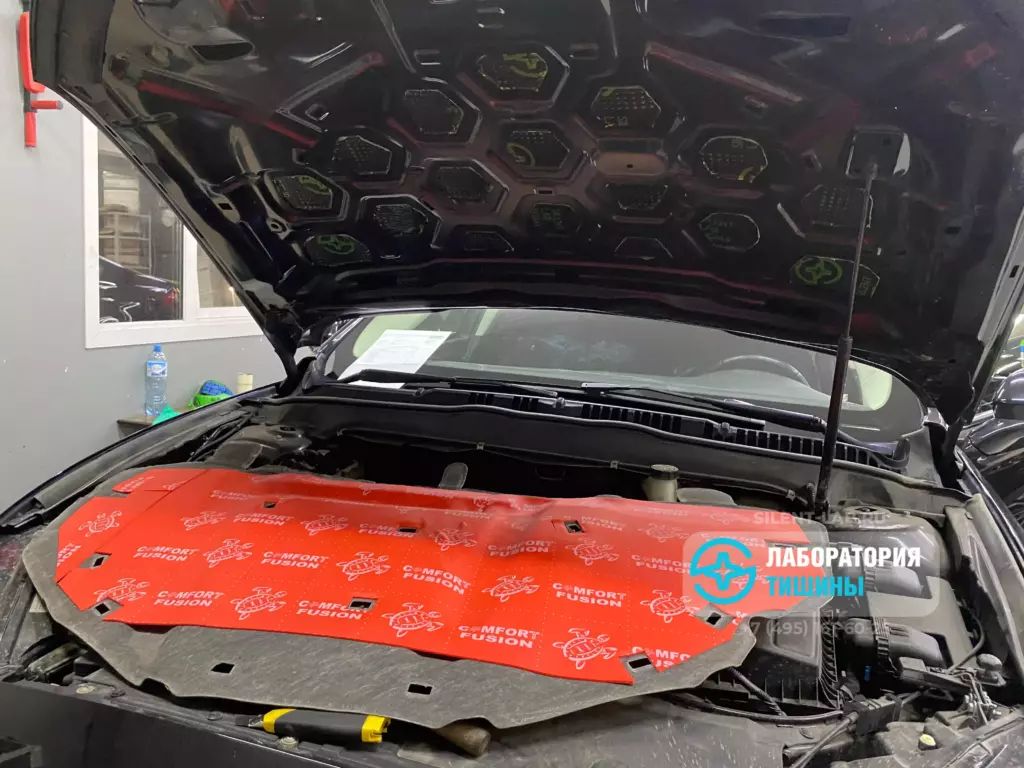

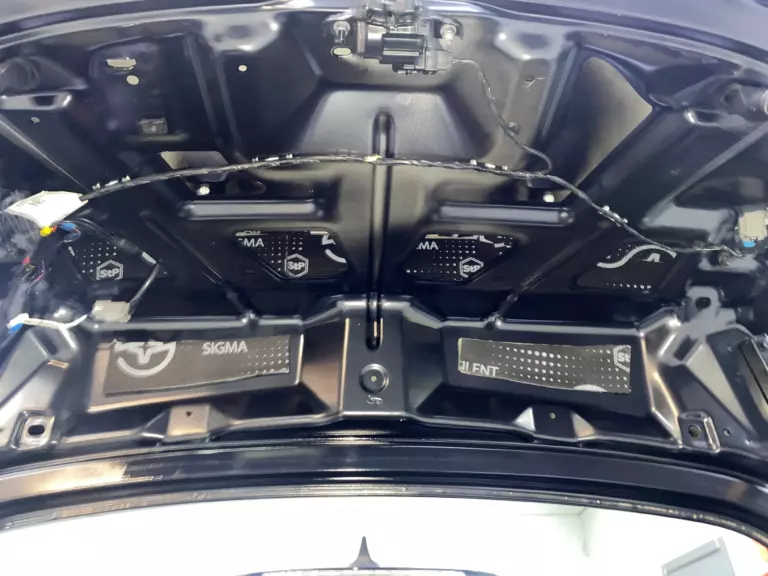

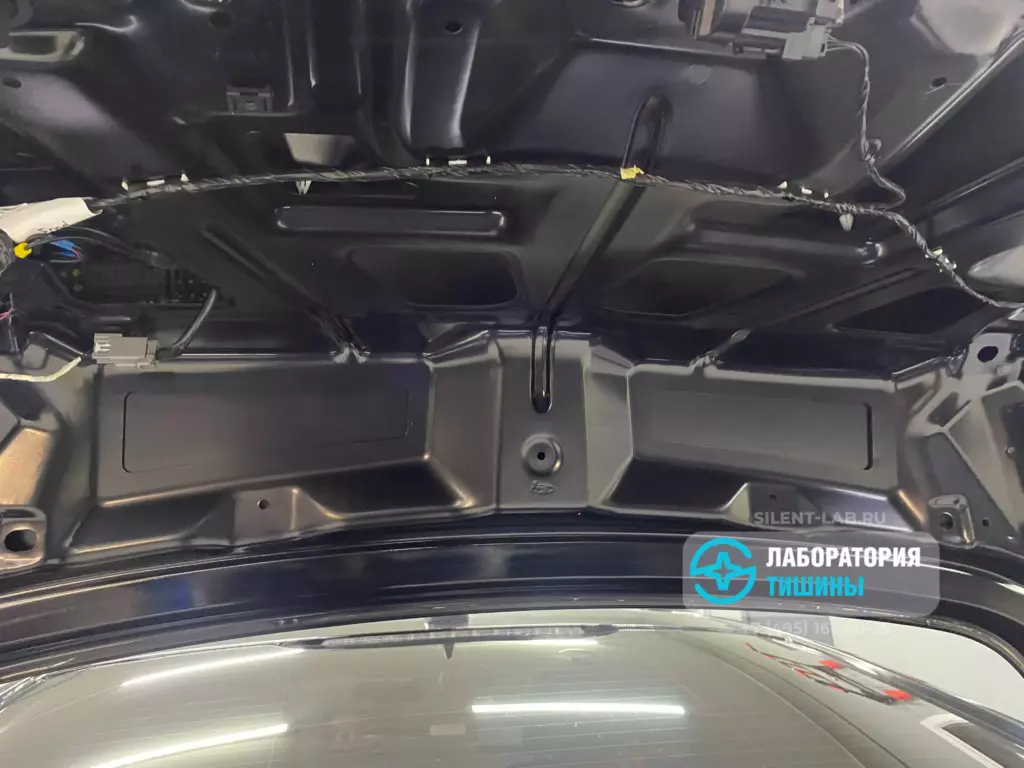

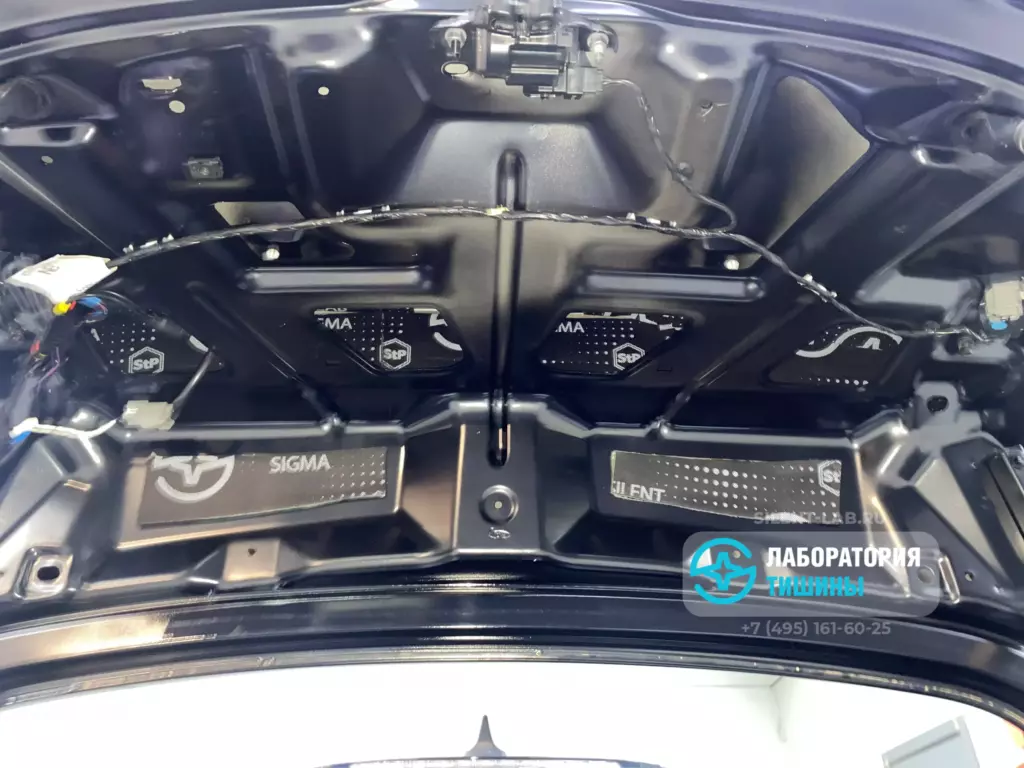

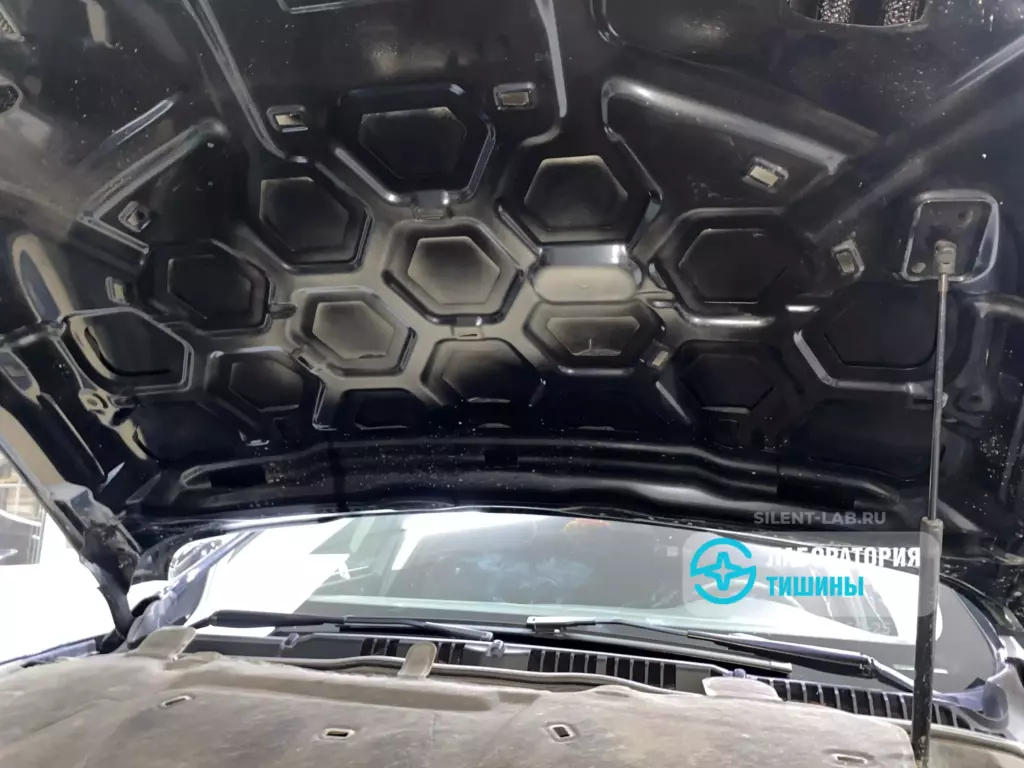

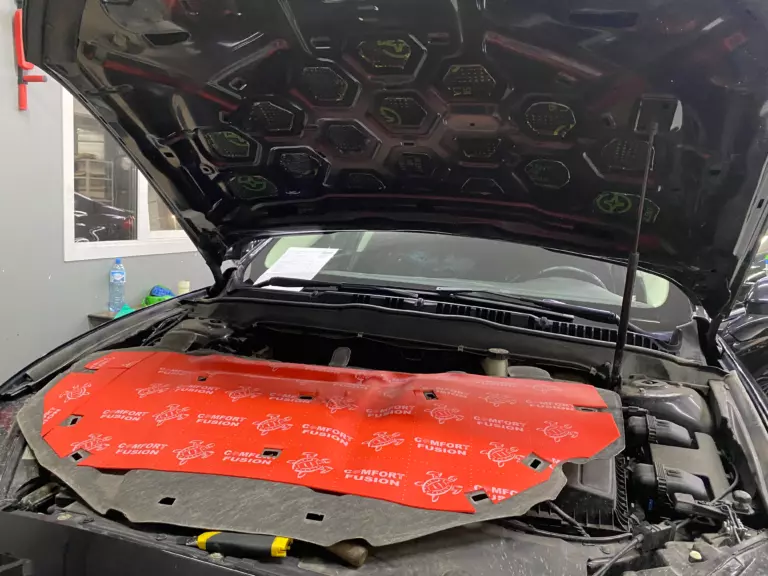

Пример шумоизоляции капота Ford Mondeo 4
Порядок работ по шумоизоляции капота авто
- Снятие пыльника (штатного шумопоглотителя) капота
- Обезжиривание поверхности
- Нанесения материалов
- ВАЖНО — не рекомендуется клеить вибродемпфер на ребра жесткости
Для снижения шума от двигателя и вибраций в передней части кузова мы применили:
- Sigma Green между рёбрами жёсткости;
- Comfort Mat Fusion — шумопоглощающий и термостойкий материал, уложенный под заводскую обшивку капота.
Преимущества шумоизоляции капота авто
- Снижение вибронагруженности на капот
- Приглушение шума от работы мотора
- Улучшение теплоизоляционных свойств моторного отсека
