К нам в сервис «Лаборатория тишины» стали всё чаще приезжать автомобили китайского производства. В этой статье хотим представить Вашему вниманию фотоотчёт выполнения работ по шумоизоляции салона среднеразмерного кроссовера Haval F7, который отличается оригинальными плавными контурами, балансом пропорций и динамичностью профиля кузова.
Перед началом работ по шумоизоляции производим синтетический тест при помощи генератора шума мощностью 1000 Вт, настроенного на частоту 50 Гц. Замеряем уровень звука в салоне автомобиля — 67,1 Дб. Запомним это значение.
Демонтируем все элементы салона: снимаем сидения, пластиковые панели, обшивку. Заводская изоляция пола, багажника и колесных арок выполнена частично, поэтому большая часть посторонних шумов с улицы проникают в салон кроссовера, поскольку эти элементы кузова являются одними из основных источников шумов.
Пример шумоизоляции пола HAVAL F7
Перед монтажом шумоизолирующих материалов тщательно очищаем и обезжириваем все поверхности. Начинаем работы с изоляции пола, багажника и колесных арок с стороны салона.
Порядок работ по шумоизоляции пола авто
- Снять сидения и вынести их из салона автомобиля.
- Снять все пластиковые накладки со стоек и порогов. Демонтировать клипсы крепления ковролина к полу.
- Когда все крепежные элементы демонтированы, можно снимать ковролин
- Удаление заводского виброизолятора
- Очистить от грязи и обезжирить все металлические поверхности
- Нанесения материалов, тщательно прикатываем валиком
- Установка всей салонной обшивку и снятые детали в обратном порядке

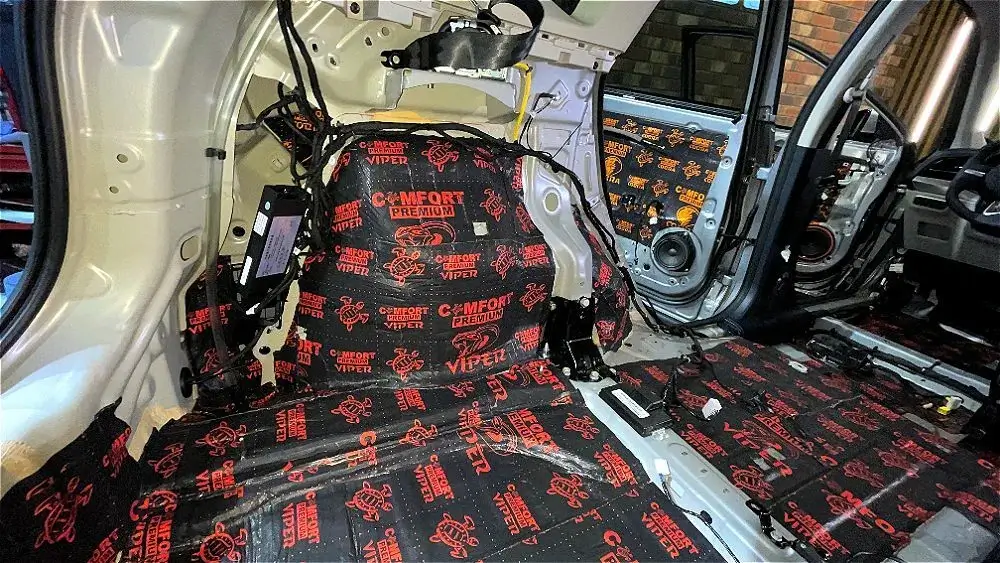

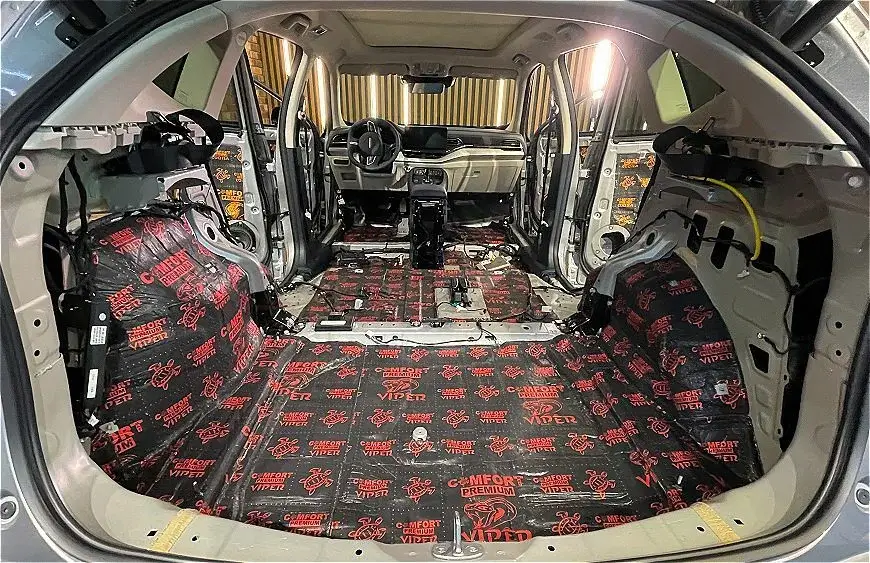

Первым слоем на поверхности наклеиваем высокоэффективный композитный 3 мм материал Comfort Mat Viper со специальной прослойкой из фольги, блокирующий низкочастотный шум, который не слышен человеческому уху, но сильно влияет на утомляемость. Слой тщательно прокатываем специальным валиком.

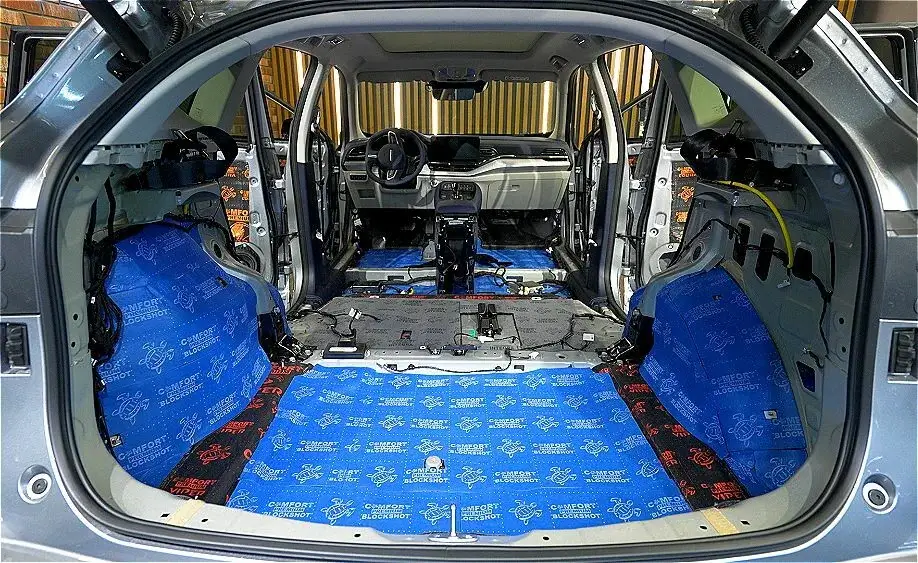

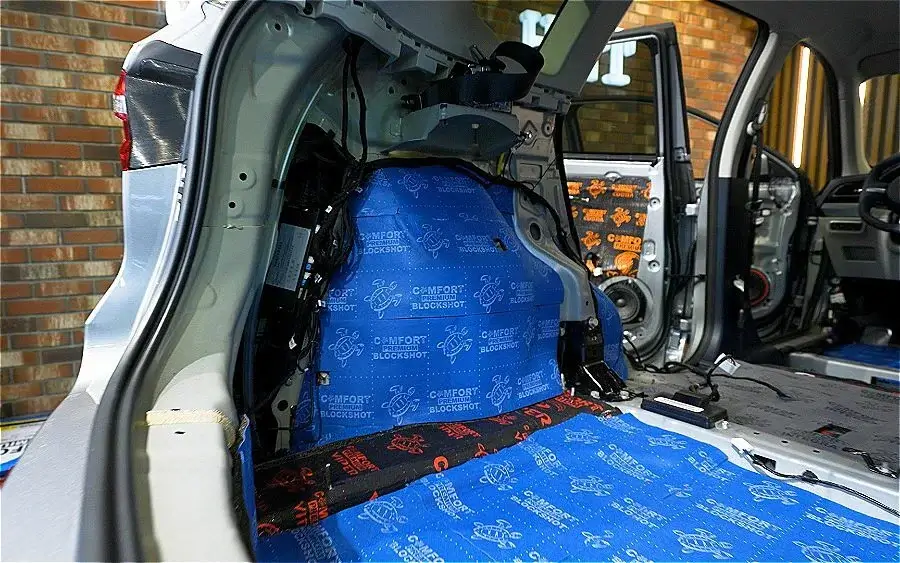

В качестве второго слоя шумоизоляции используем современный материал Comfort Mat Blockshot, состоящий из мембраны с акустической мастикой высокой плотности, звукопоглотителя и клея-герметика. Данный материал обладает высоким уровнем звукоизоляции и повышенной адгезией. На поверхность под задними пассажирскими сидениями инсталлируем звукоизоляцию Comfort Mat Integra.
Преимущества шумоизоляции пола авто
- Снижение аэродинамических шумов
- Снижение вибронагруженности на кузов автомобиля
- Приглушение шума от снега, гравия, песка и других дорожных условий
- Улучшение теплоизоляционных свойств
Пример шумоизоляции дверей HAVAL F7
Двери до установки шумоизоляционный материалов. Отчетливо видно, что полностью отсутствует виброизолятор и шумопоглощающие материалы.
Не удивительно, что владелец захотел произвести комплекс работ.
Порядок работ по шумоизоляции дверей авто
- Снять внутреннюю обшивку двери
- Удаление заводского виброизолятора
- Очистить от грязи и обезжирить все внутренние поверхности
- Нанесение материалов в 3 слоя
- Тщательно прикатываем валиком
- Собрать все в обратной последовательности
Далее переходим к одному из важных этапов — шумоизоляции дверей.

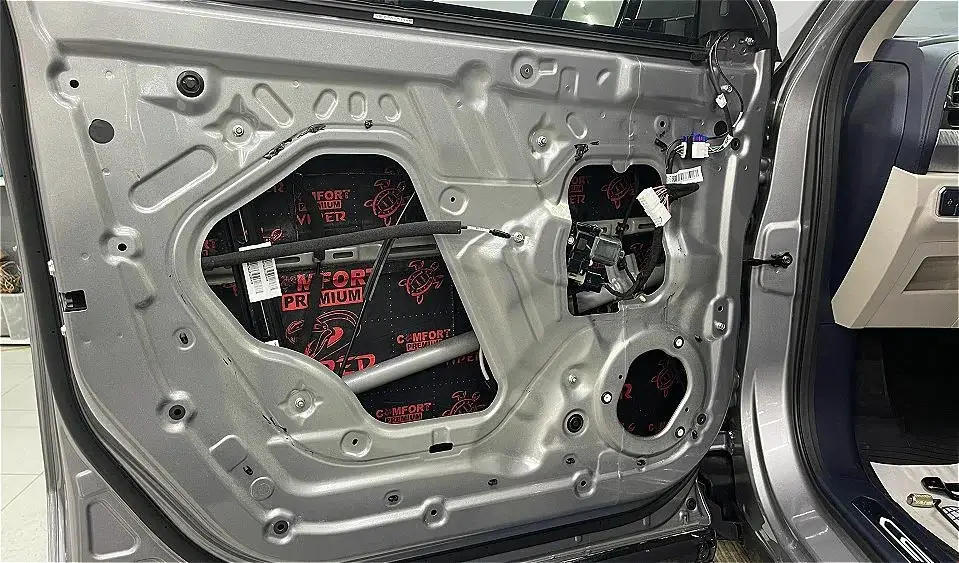

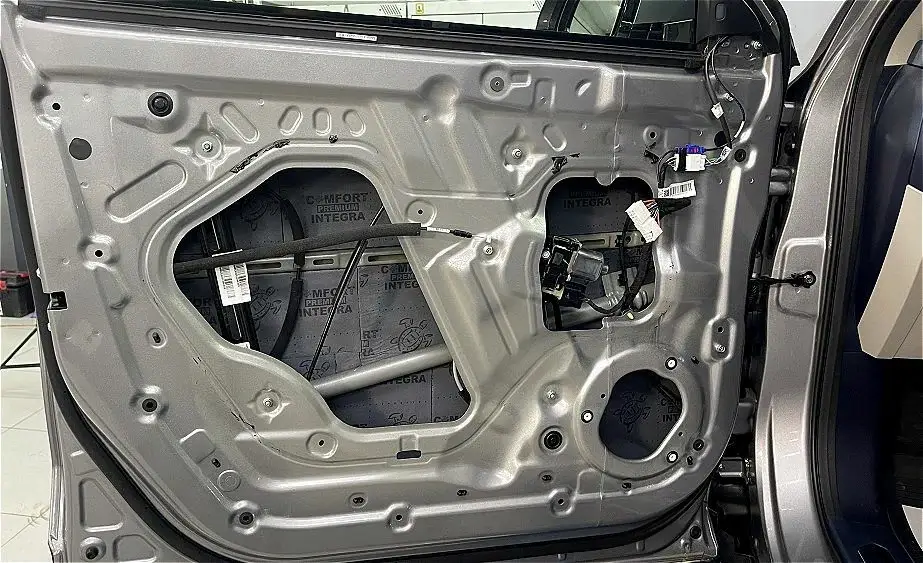

Внутри металлической части дверей монтируем Comfort Mat Viper, а сверху этого слоя Comfort Mat Integra — легкую мембранную звукоизоляцию, которая выполнена на современном монтажном клее-герметике последнего поколения. Материал сочетает в себе звуко- и теплоизолирующие свойства за счет применения уникальной акустической мембраны и многослойной структуры. Сверху наклеиваем слой Comfort Mat Cobra из высокоэффективного битумного композита нового поколения с алюминиевой прослойкой. Данные материалы блокируют проникновение средних и раздражающих высокочастотных шумов с улицы.

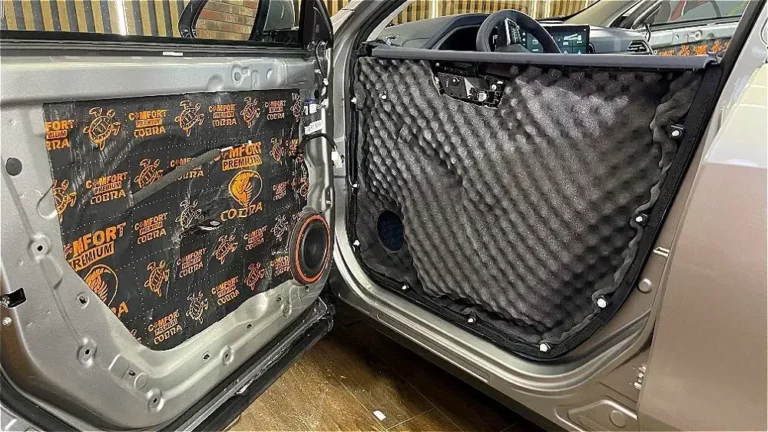

На пластиковые панели монтируем материал Comfort Mat Soft Wave 15 с уникальными акустическими свойствами и волнистой поверхностью, обеспечивающий максимальное звукопоглощение в широком диапазоне частот. Такая многослойная изоляция значительно снижает уровень шумов при движении автомобиля, а также обеспечивает более глубокое звучание музыки. Материалы легко скрываются под штатными обшивками дверей.
Преимущества шумоизоляции дверей авто
- Снижение аэродинамических шумов
- Снижение вибронагруженности дверей
- Приглушение шума дорог, ветра, пескоструя, воды, снега.
- Улучшение звучания акустической системы автомобиля
- Улучшение теплоизоляционных свойств
Пример шумоизоляции арок и подкрылков HAVAL F7
Порядок работ по шумоизоляции арок и подкрылков авто
- Разбор пластиковых элементов салона
- Снятие штатных локеров
- Обезжиривание поверхности
- Нанесения материалов Comfort Mat

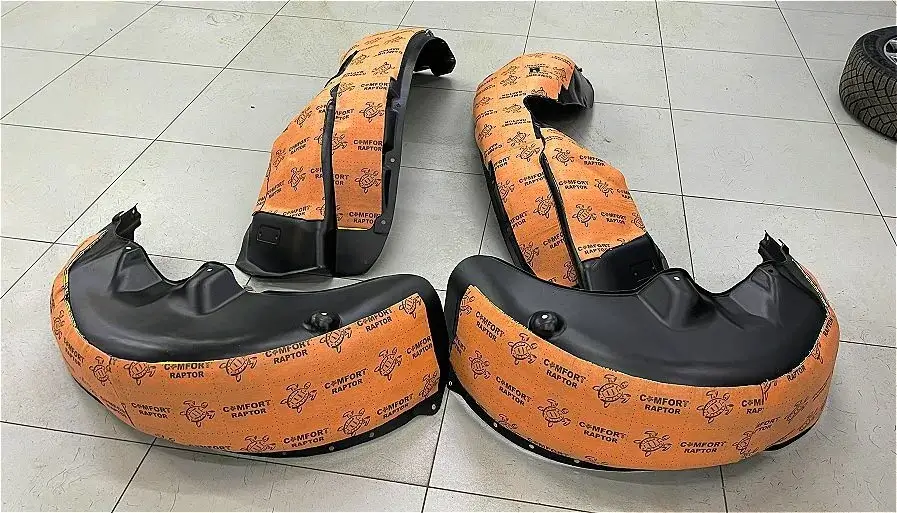

На пластиковые подкрылки наносим 2 слоя: Comfort Mat G-Line и Comfort Mat Raptor. Эти материалы позволят значительно снизить раздражающие звуки от колес при соприкосновении с дорожным покрытием, работы подвески, ударов камней и другие посторонние шумы.
Преимущества шумоизоляции арок и подкрылков авто
- Снижение аэродинамических шумов
- Снижение вибронагруженности
- Приглушение шума дорог, ветра, пескоструя, воды, снега.
После выполнения всех работ аналогичным образом замеряем уровень звука в салоне. Значение на приборе – 64,6 Дб. После перевода логарифмического значения в обычное получаем эффект снижения шума на 43,6% по сравнению с заводским показателе
