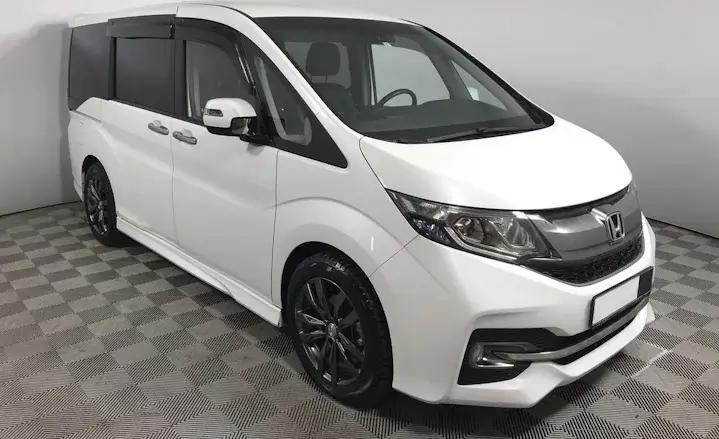

Удобный и комфортный минивэн Honda Stepwgn приехал к нам в сервисный центр “Лаборатория тишины” на комплексную шумоизоляцию, проделав большой путь в 1900 км. Исходя из собственного опыта, многие производители экономят на штатной шумоизоляции. Проанализируем ее на этом автомобиле:
- На полу нанесен наплавляемым методом заводской вибродемпфер полосами на площади около 30% от общей. Эффективность такой изоляции вызывает сомнение, поскольку часть звуковых волн проходят сквозь необработанные участки пола.
- На потолке и в дверях штатная изоляция полностью отсутствует.
- Обязательно необходимо выполнить шумоизоляцию всех колесных арок снаружи, авто не оснащен пластиковыми подкрылками.
Проведем небольшой эксперимент с заводской шумоизоляцией и дополнительными материалами, которые мы применяем в своей работе. Было принято решение звукоизолировать салон Хонды Степвэгн качественными эффективными материалами Comfortmat. В тесте используем звукоизоляционную воронку с открытым верхом, через который будут выходить звуковые волны от источника, расположенного на дне. Верхнюю часть воронки будем поочередно преграждать слоями шумоизоляции и проводить измерения шумомером I класса точности. На беспроводную колонку подаем сигнал “белого” шума, характеризующийся равномерным звуковым давлением во всем диапазоне частот.
Показания на приборе:
- ковролин с подложкой из войлока — 92 Дб;
- задняя часть ковролина с подложкой из вспененного шумопоглощающего материала — 83 Дб;
- Comfortmat Extreme+Titan — 74 Дб.
Разница между штатной и дополнительной шумоизоляции составила 9 Дб или 65%.

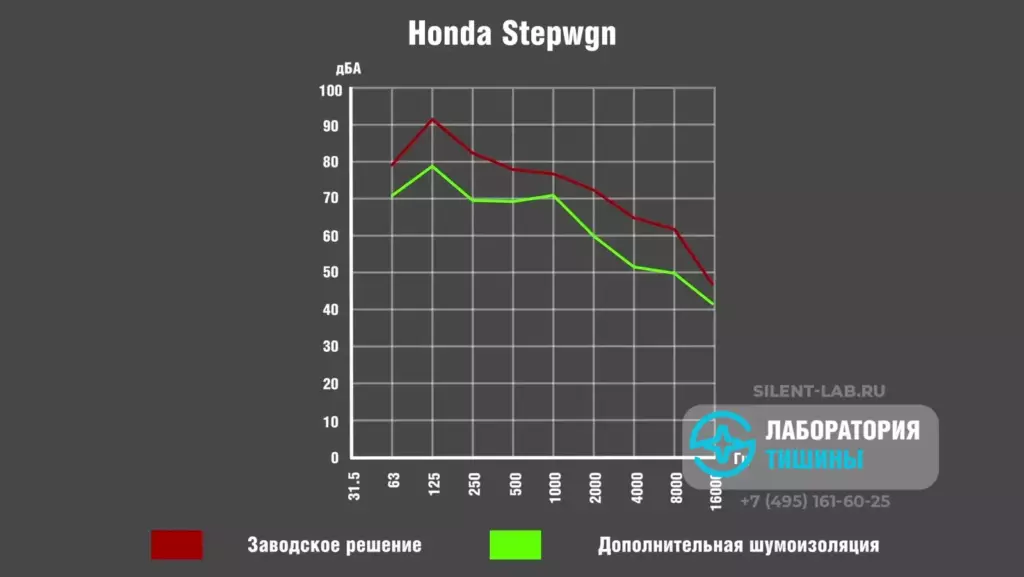

На графике и в таблице приведены значения уровней шумов, проникающих через заводскую шумоизоляцию и доп.комплект, в зависимости от частоты.
Пример шумоизоляции потолка Honda Stepwgn
- Разбор пластиковых элементов
- Аккуратно снять потолочную обшивку
- Удаление заводского виброизолятора и клея
- Обезжиривание поверхности
- Нанесения материалов с тщательной прикаткой
- После этого потребуется собрать все в обратной последовательности

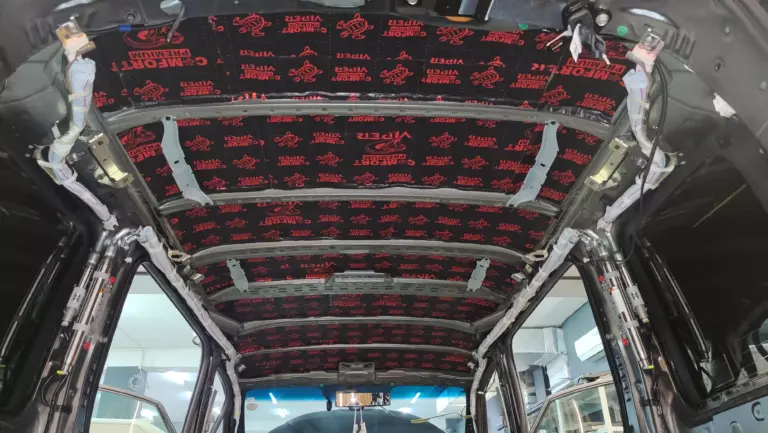

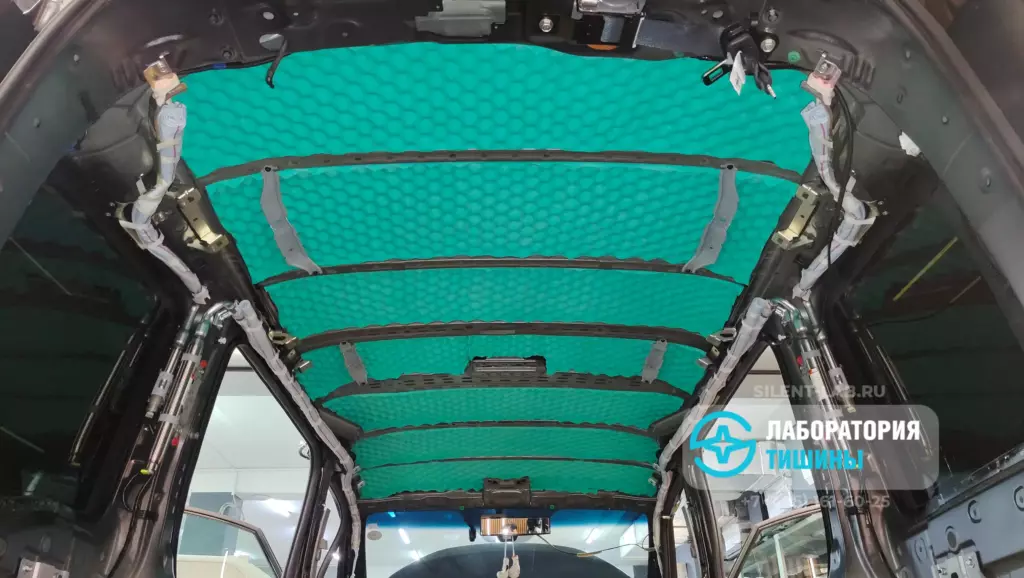

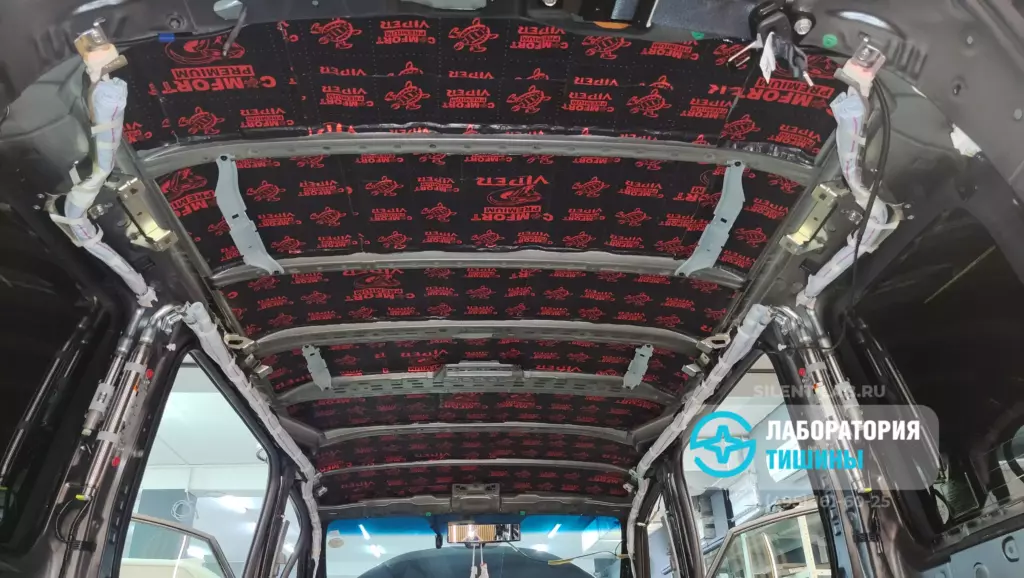

Через потолок в салон Хонды Степвэгн попадают, в основном, шумы от воздушных потоков при движении минивэна и звуки осадков. Между ребрами жесткости прокатываем мастичный вибродемпфирующий материал Viper, второй слой — эффективный звукопоглотитель с микропористой структурой Soft Wave Expert. Дополнительная “шумка” будет скрыта под штатной обшивкой потолка.
Преимущества шумоизоляции потолка авто
- Снижение аэродинамических шумов
- Приглушение шума от дождя и других погодных условий
- Улучшение теплоизоляционных свойств
Пример шумоизоляции пола Honda Stepwgn
- Снять сидения и вынести их из салона автомобиля.
- Снять все пластиковые накладки со стоек и порогов. Демонтировать клипсы крепления ковролина к полу.
- Когда все крепежные элементы демонтированы, можно снимать ковролин
- Удаление заводского виброизолятора
- Очистить от грязи и обезжирить все металлические поверхности
- Нанесения материалов, тщательно прикатываем валиком
- Установка всей салонной обшивку и снятые детали в обратном порядке

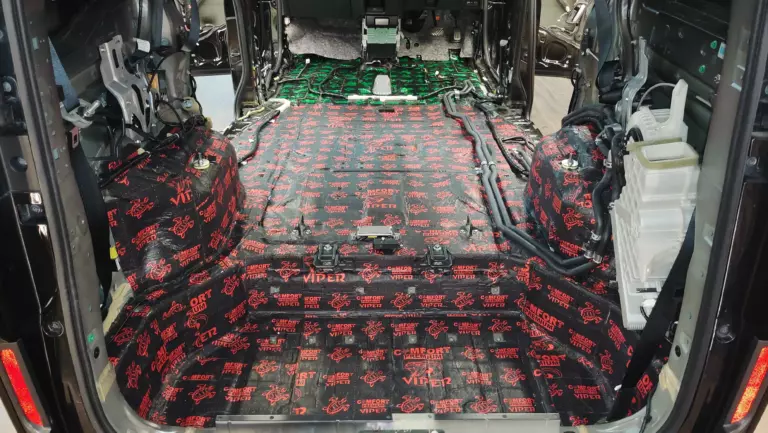

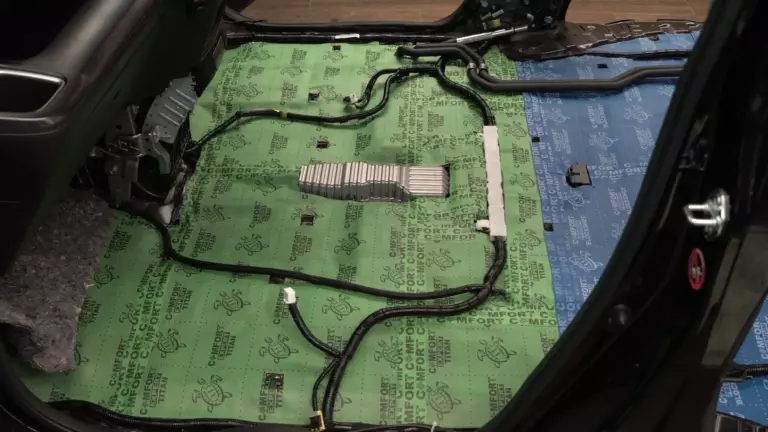

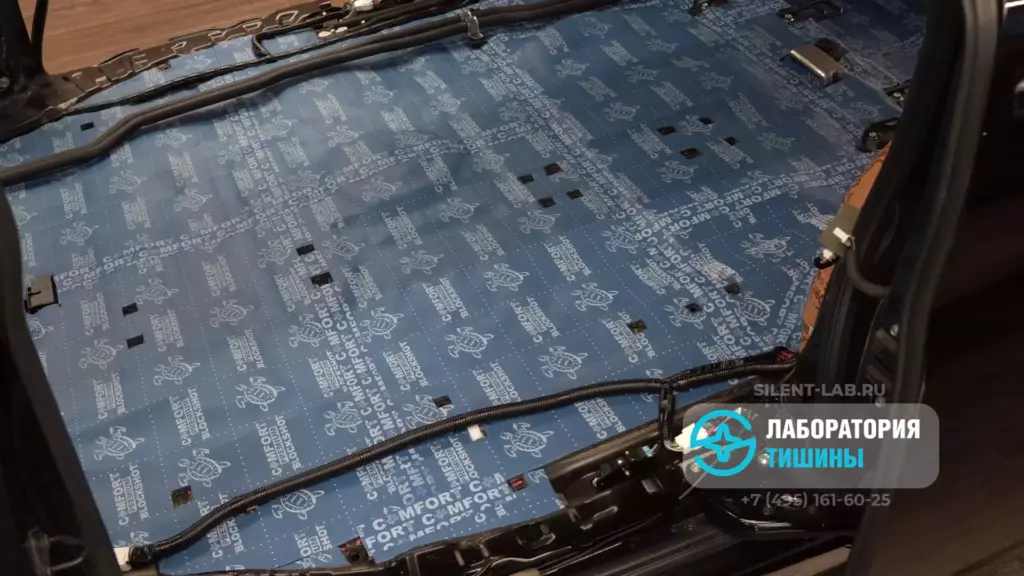

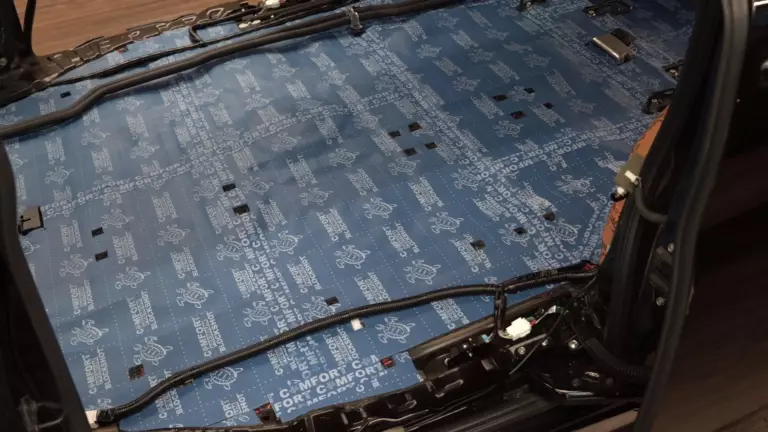

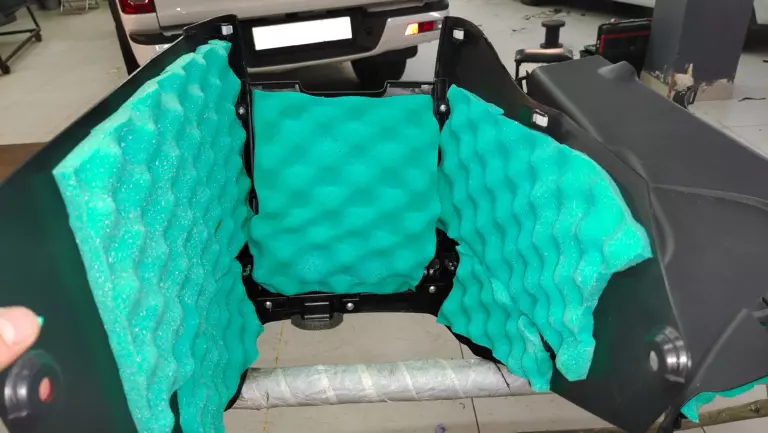

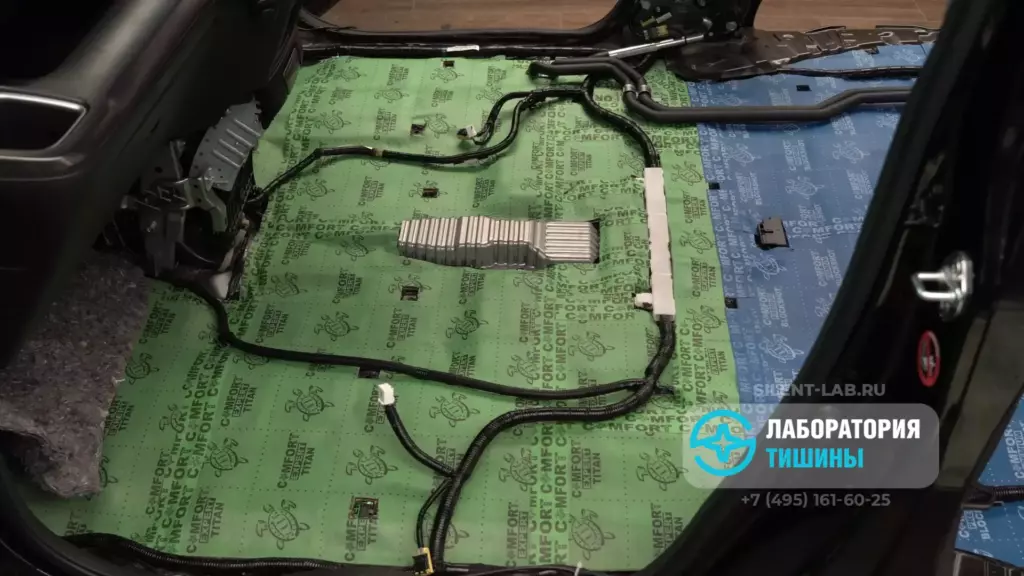

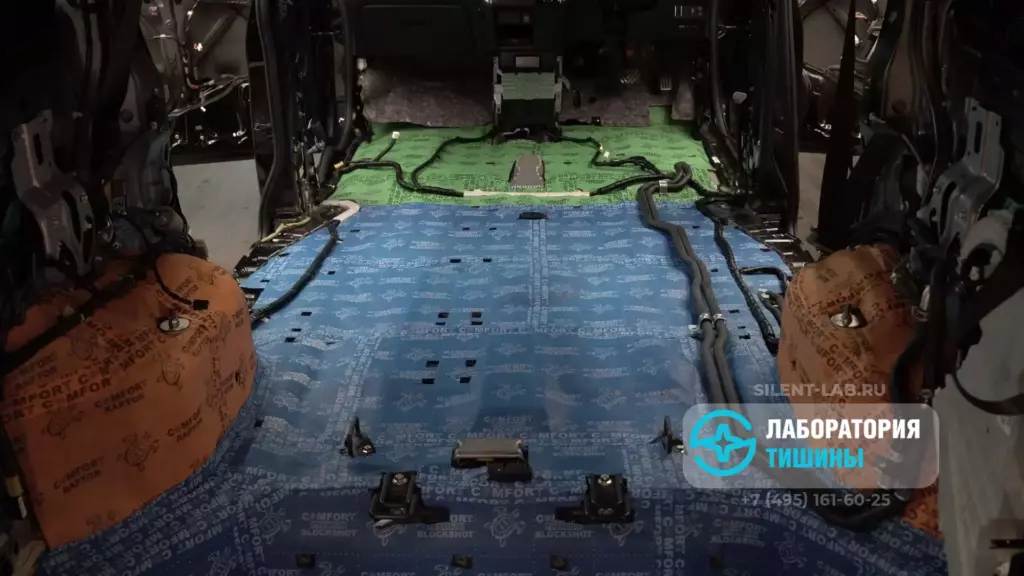

Как мы уже показывали в видеоролике, заводская обшивка пола состоит из двух частей. С внутренней стороны передней части нанесено войлочное покрытие небольшой толщины. Задняя часть — с подложкой из вспененного шумопоглощающего материала, которая эффективнее блокирует внешние шумы. Поэтому пол передней части усилим многослойным виброизолятором Extreme. Материал состоит из битумного и мастичного слоев с двумя прослойками плотной фольги. Extreme прокатывается в разогретом виде до +80°C. Остальную часть пола салона покрываем качественным фольгированным вибродемпфером Viper. Шумы средних и высоких частот блокируем звукопоглощающими слоями Titan и Blockshot.
Преимущества шумоизоляции пола авто
- Снижение аэродинамических шумов
- Снижение вибронагруженности на кузов автомобиля
- Приглушение шума от снега, гравия, песка и других дорожных условий
- Улучшение теплоизоляционных свойств
Пример шумоизоляции багажника Honda Stepwgn
- Демонтаж обшивки багажного отделения
- Удаление заводского виброизолятора и клея
- Обезжиривание поверхности
- Нанесения материалов с тщательной прикаткой
В обязательном порядке производим работы по шумоизоляции багажника аналогичными материалами Viper и Blockshot. В качестве второго слоя для колесных арок со стороны салона используем звукоизолятор меньшей толщины Raptor, чтобы он не мешал последующей сборке панелей. Полость задних крыльев изолируем материалами Cobra и Felton.
Преимущества шумоизоляции багажника авто
- Снижения уровня шума от дорожного покрытия и шин
- Снижение вибронагруженности на кузов автомобиля
- Приглушение шума от снега, гравия, песка и других дорожных условий
- Улучшение теплоизоляционных свойств
- Устранение скрипов и сверчков
Пример шумоизоляции дверей Honda Stepwgn
- Снять внутреннюю обшивку двери
- Удаление заводского виброизолятора
- Очистить от грязи и обезжирить все внутренние поверхности
- Нанесение материалов в 3 слоя
- Тщательно прикатываем валиком
- Собрать все в обратной последовательности

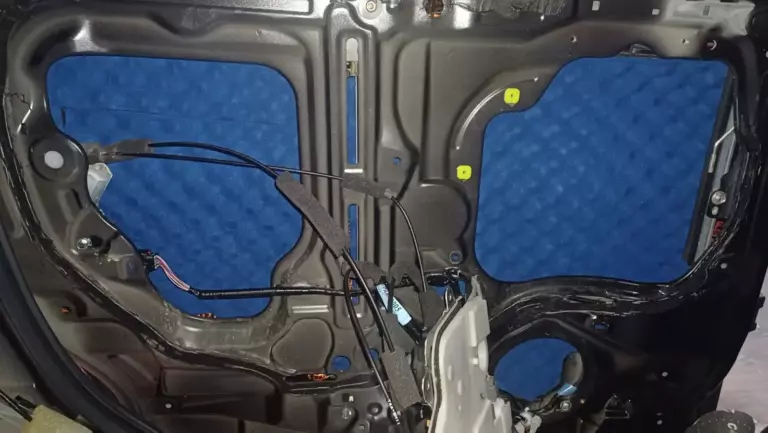

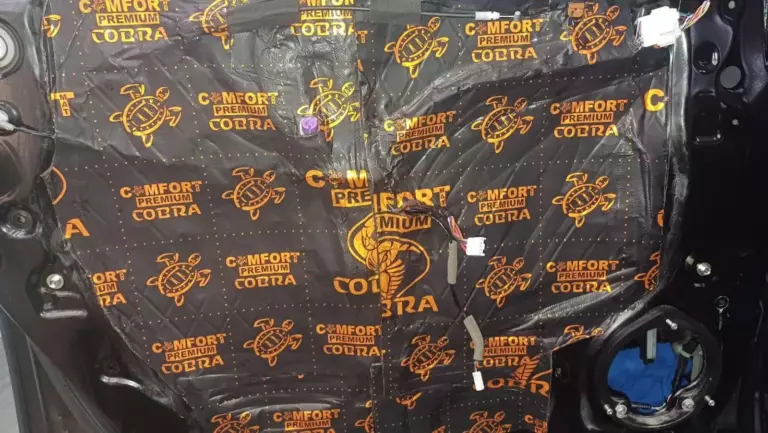

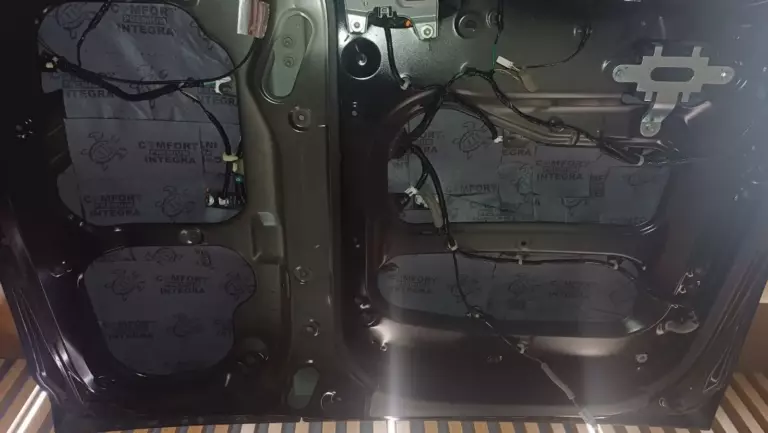

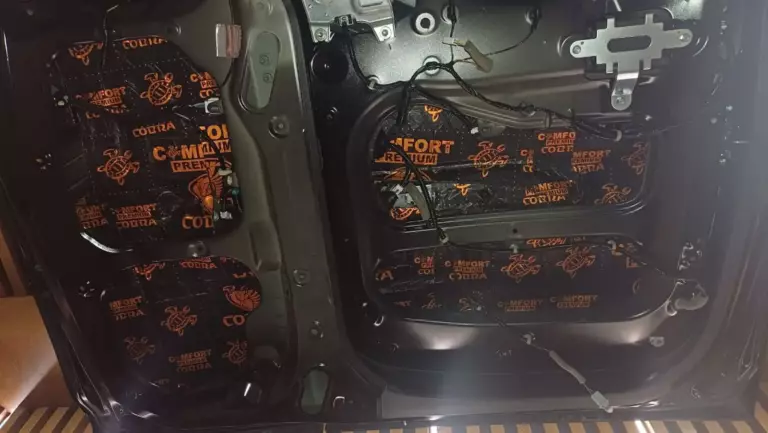

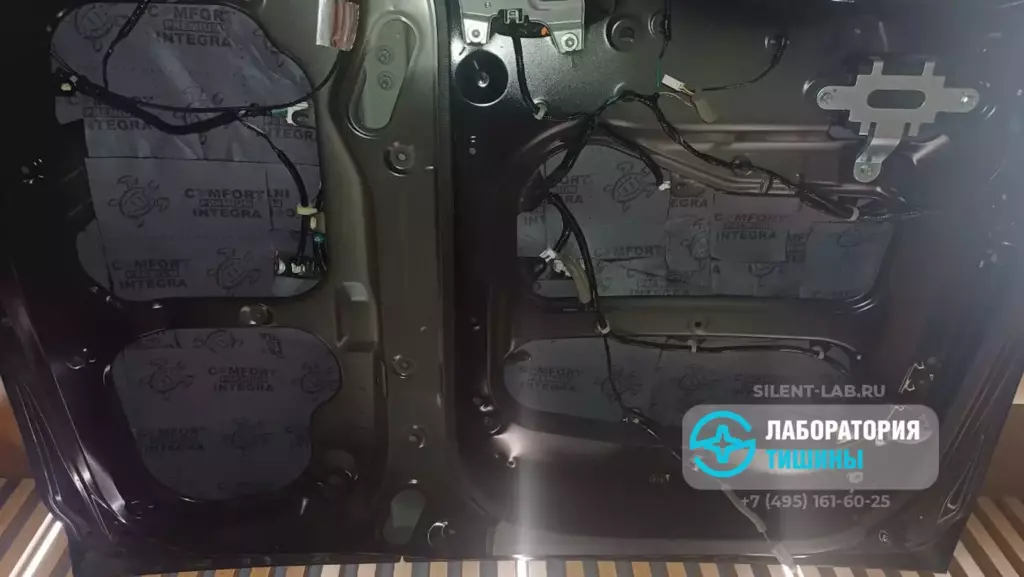

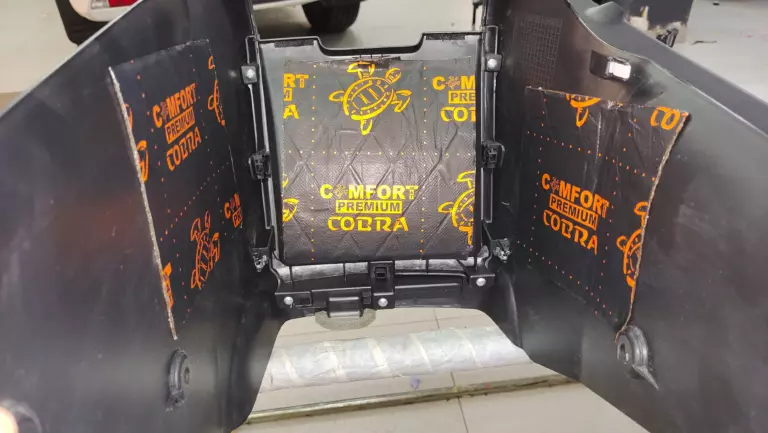

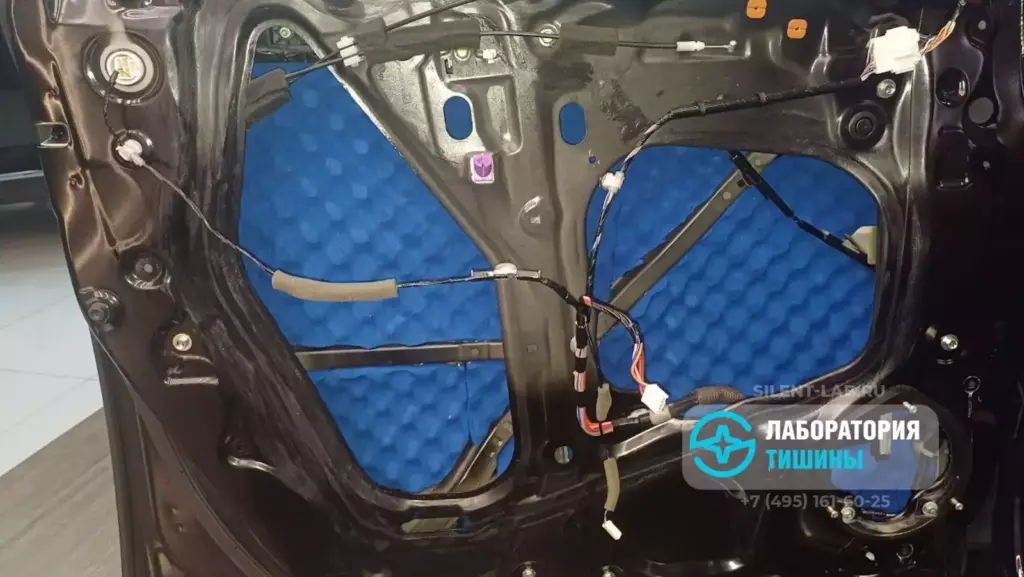

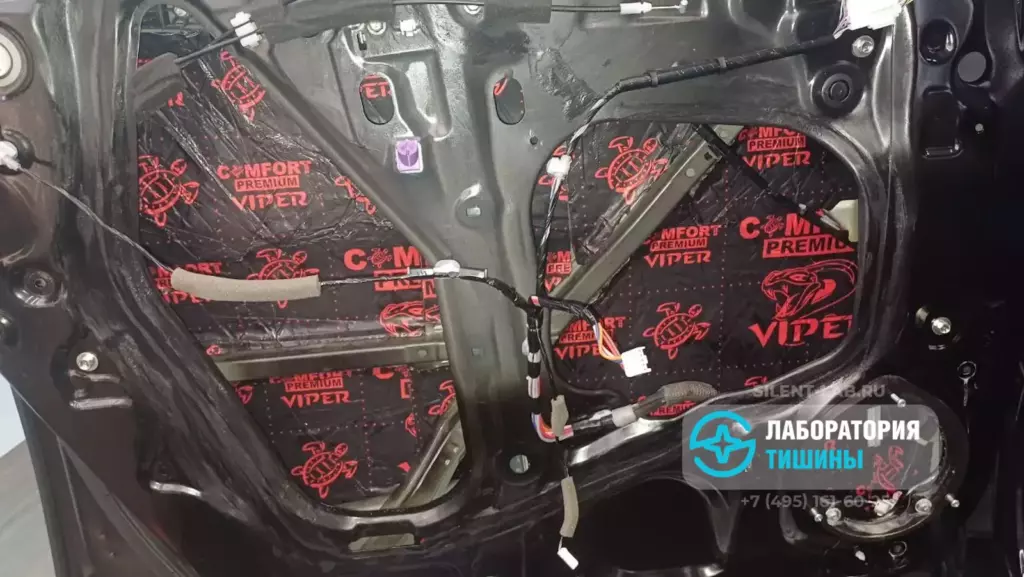

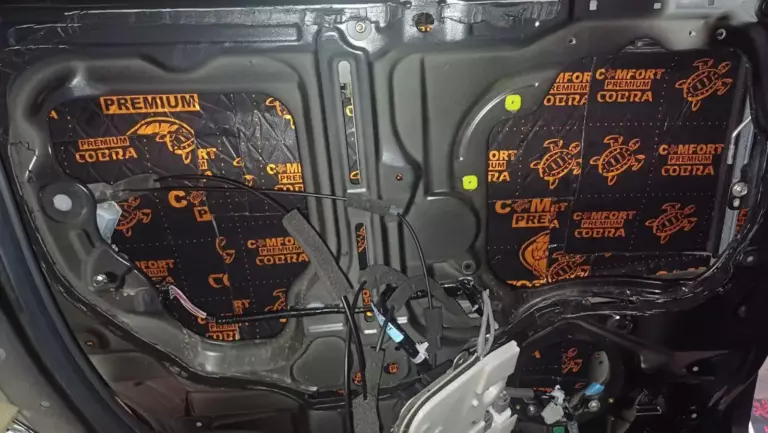

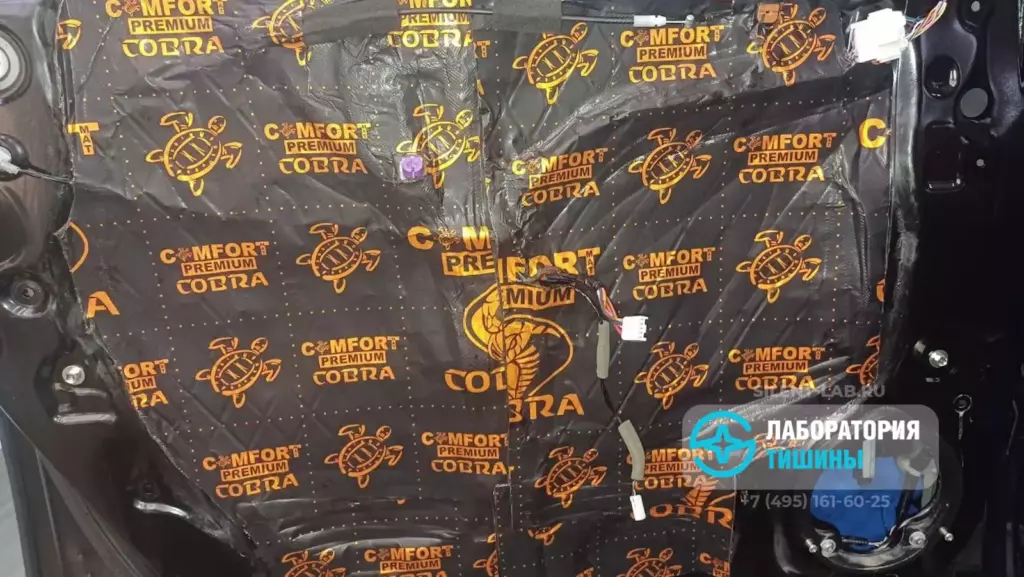

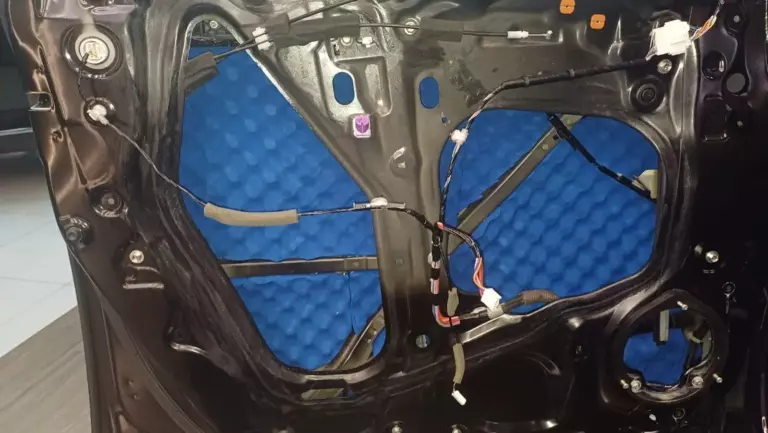

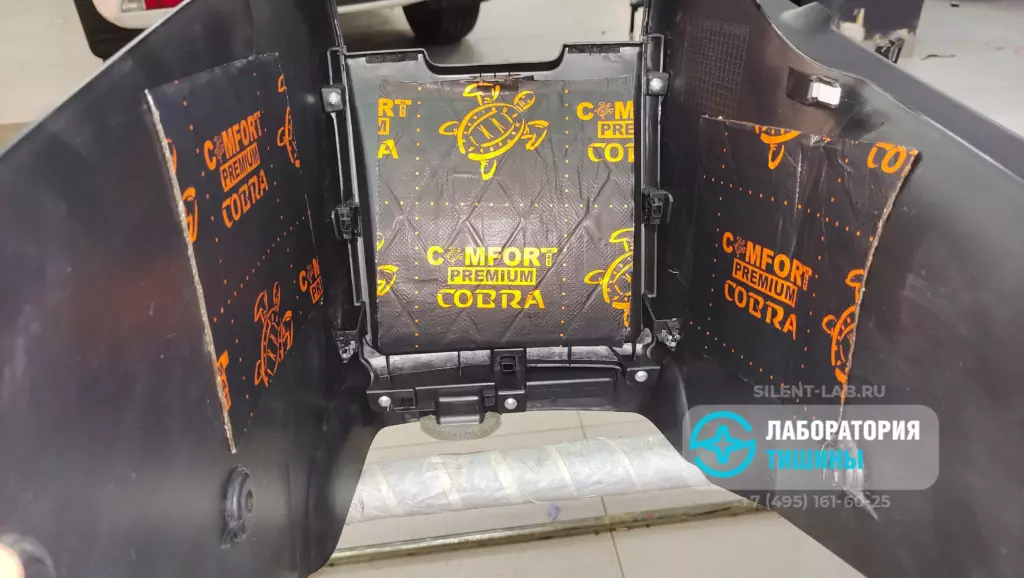

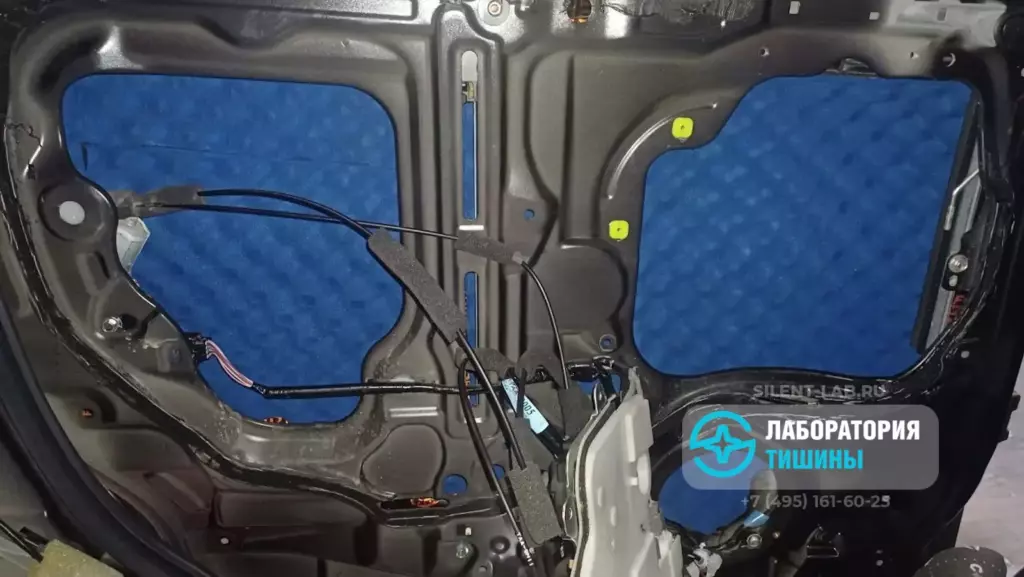

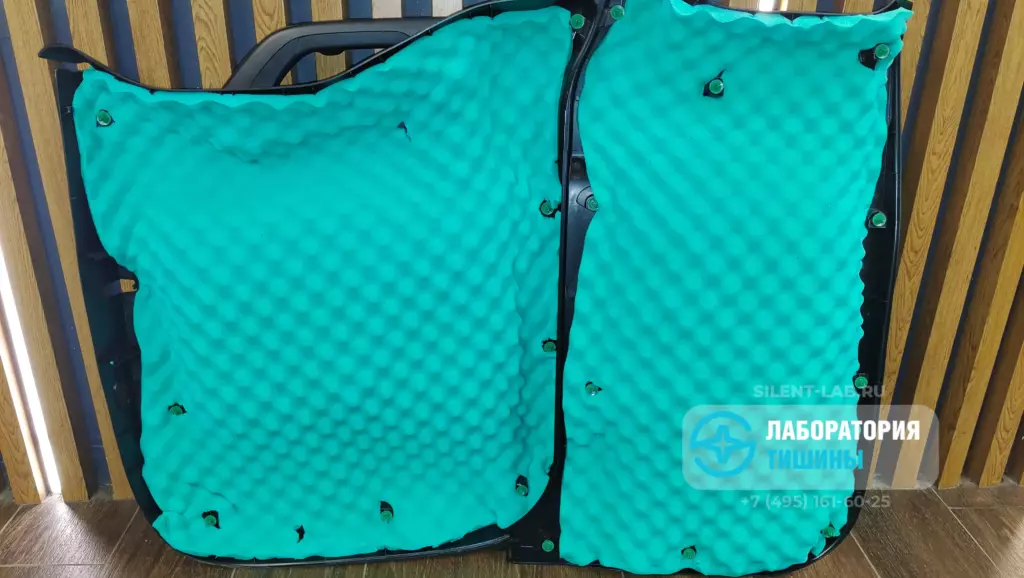

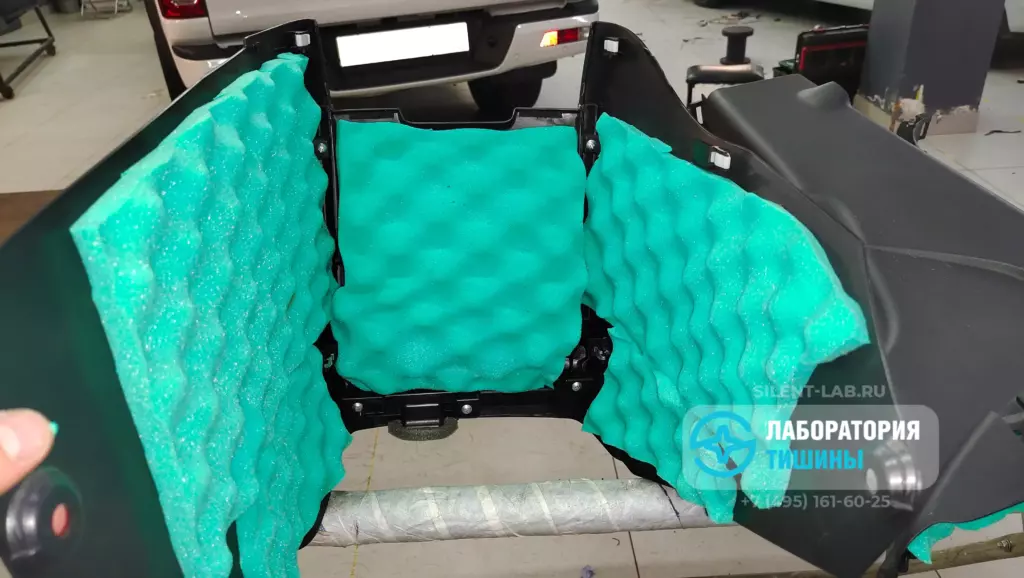

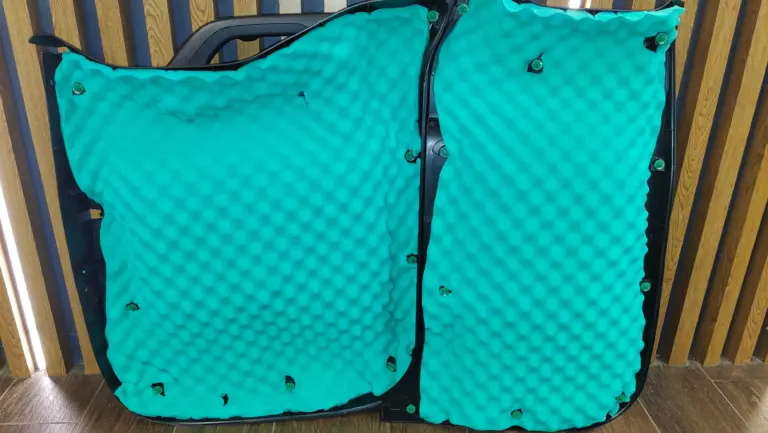

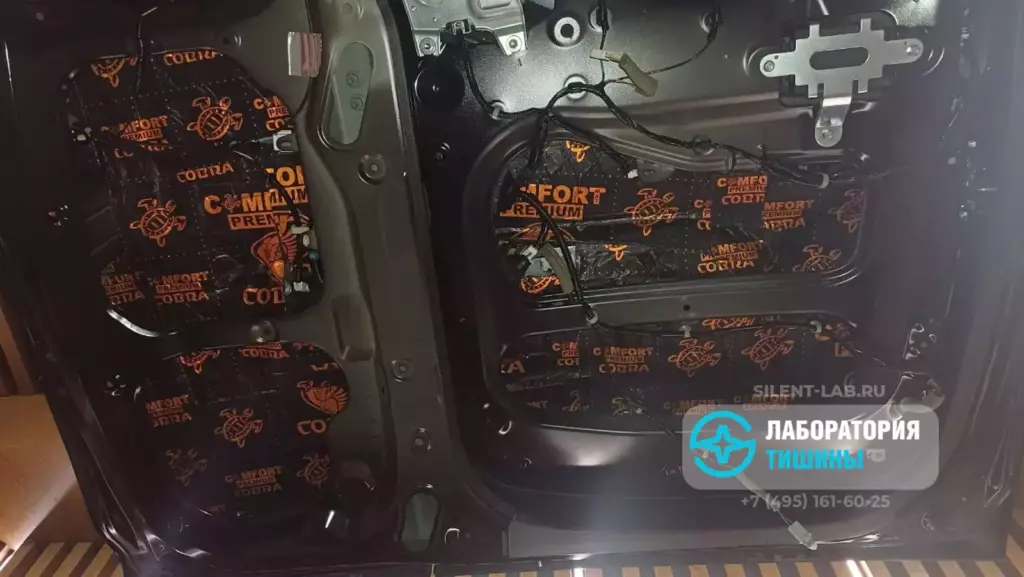

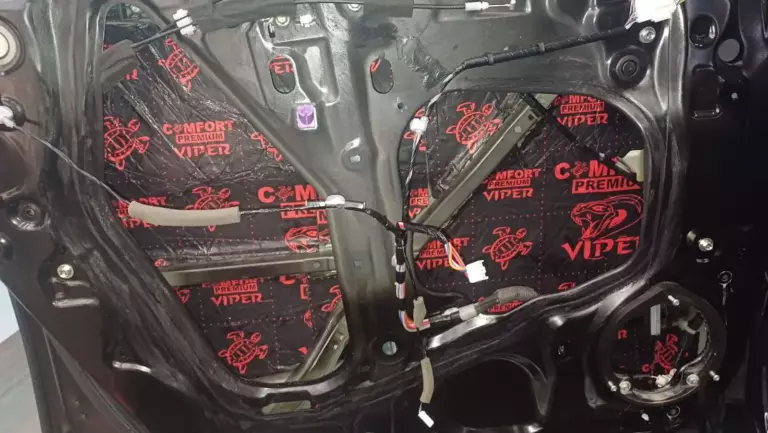

Улучшить качество звука встроенной музыкальной системы и нейтрализовать посторонние уличные шумы поможет 4-х слойная шумоизоляция дверей. Внутреннюю стенку прокатываем виброизолятором Viper, следующий слой — пористый шумопоглотитель Tsunami. Вторую часть двери изолируем Cobra, а на пластиковые панели — Soft Wave Expert. Внутри автоматической двери монтируем виброизолятор Cobra и акустическую мембрану Integra. Для шумоизоляции дверей Honda Stepwgn специально были подобраны легкие материалы Comfortmat, которые в процессе эксплуатации не приведут к их перекосу.
Преимущества шумоизоляции дверей авто
- Снижение аэродинамических шумов
- Снижение вибронагруженности дверей
- Приглушение шума дорог, ветра, пескоструя, воды, снега.
- Улучшение звучания акустической системы автомобиля
- Улучшение теплоизоляционных свойств
Пример шумоизоляции арок и подкрылков Honda Stepwgn
- Разбор пластиковых элементов салона
- Снятие штатных локеров
- Обезжиривание поверхности
- Нанесения материалов Comfort Mat

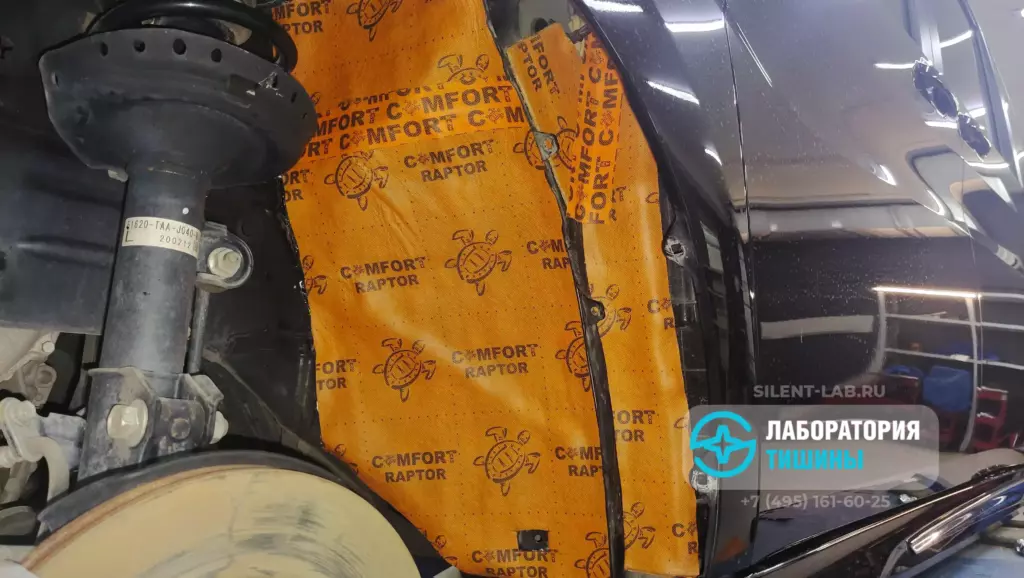

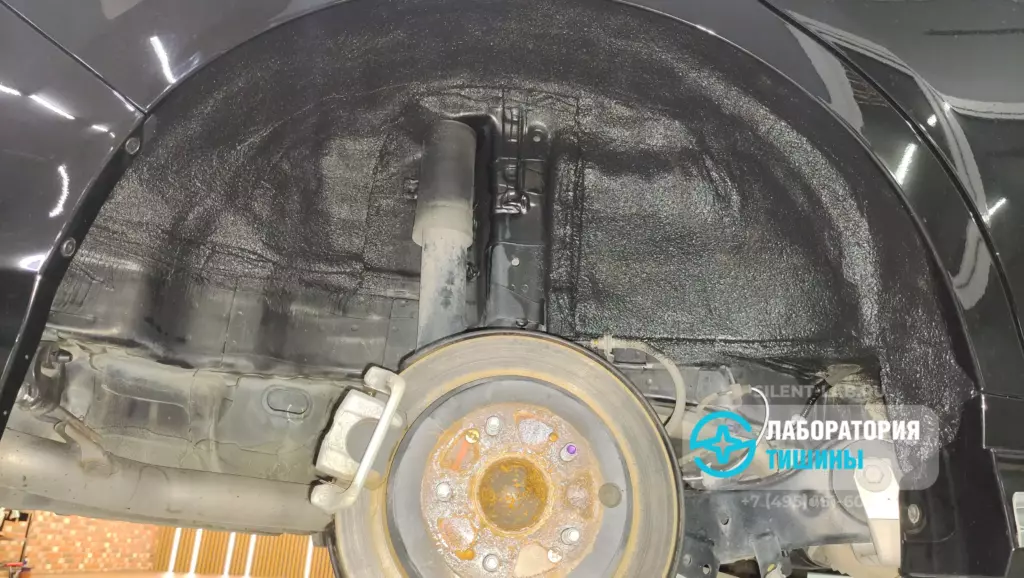

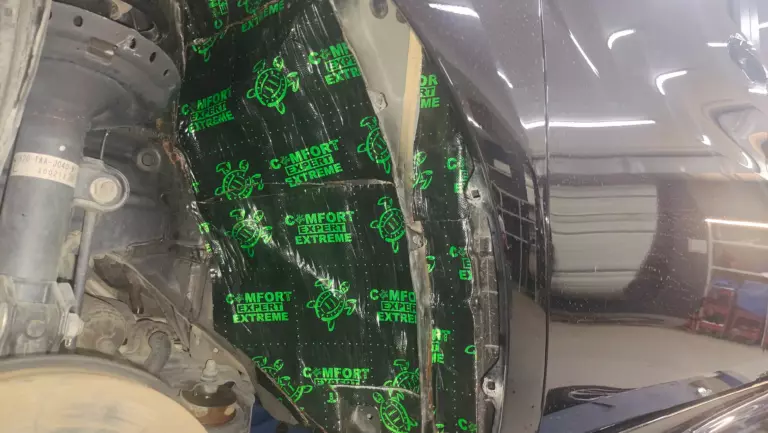

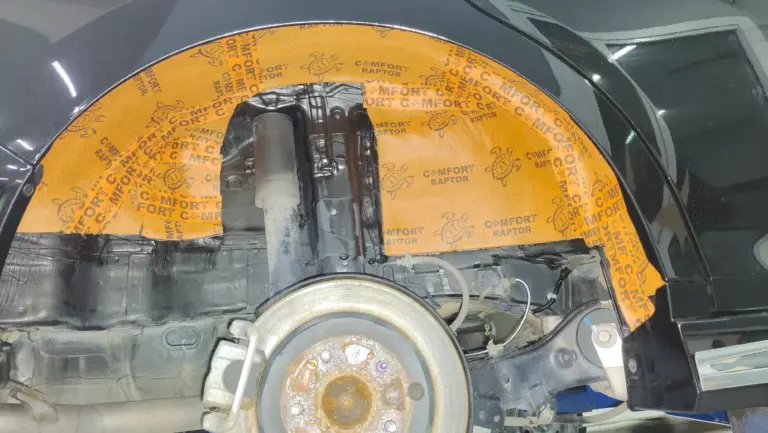

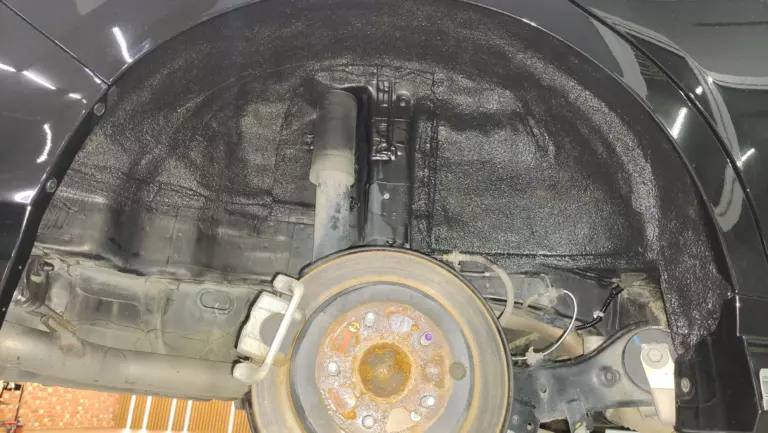

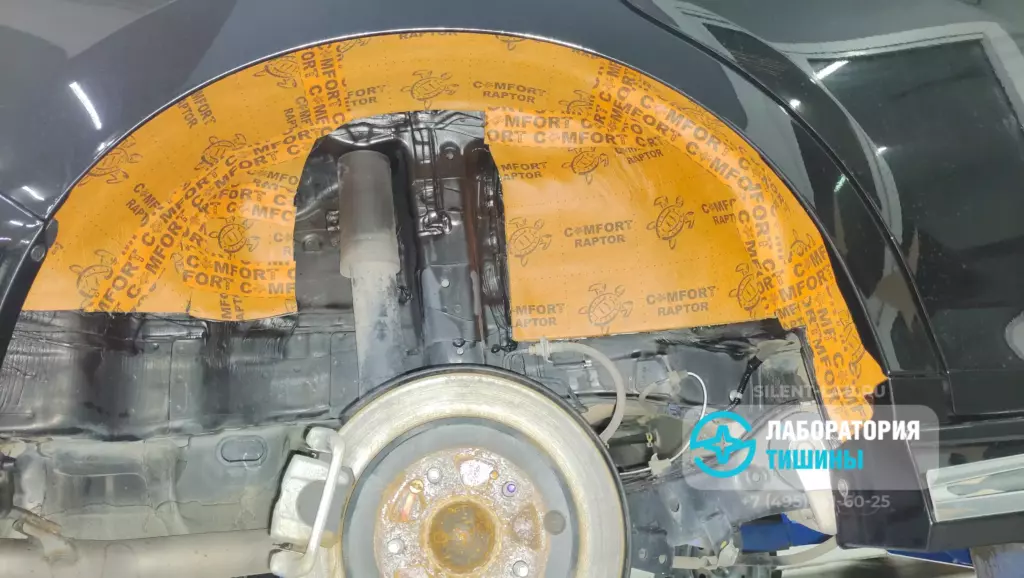

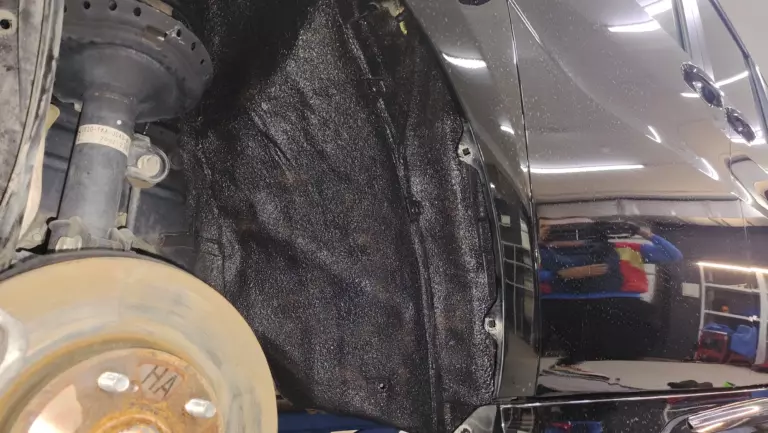

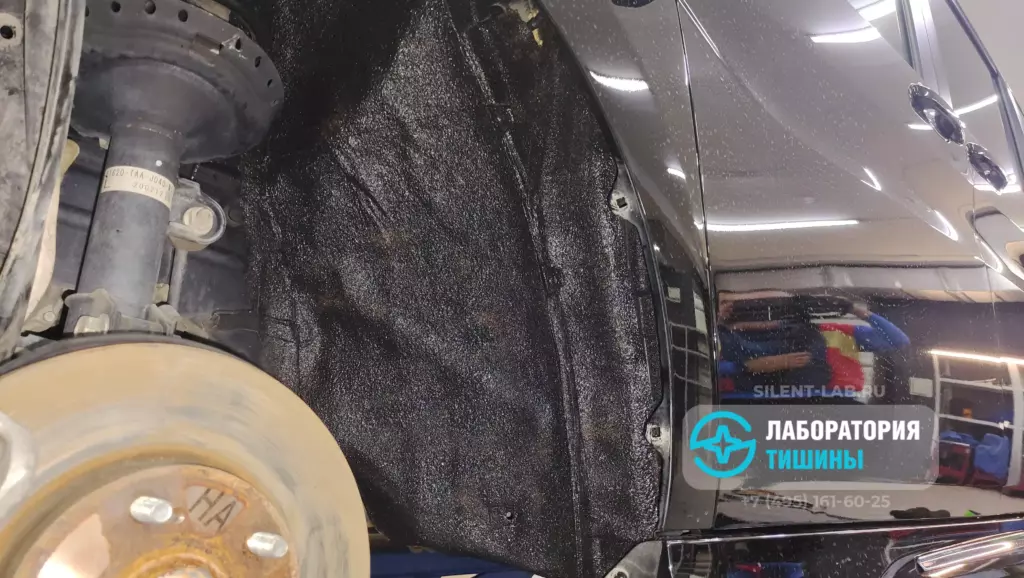

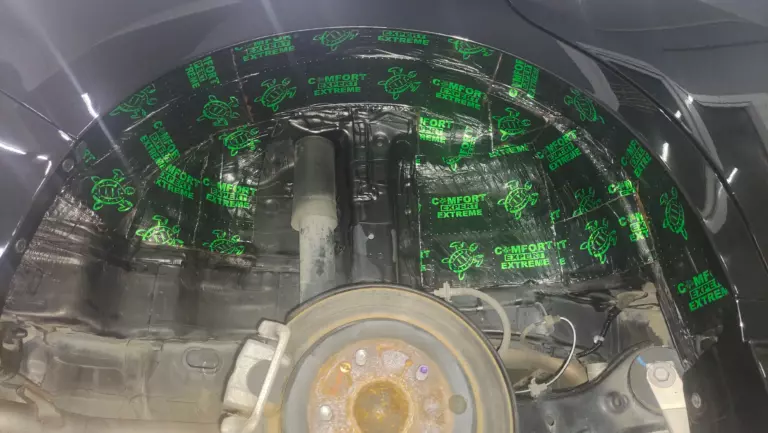

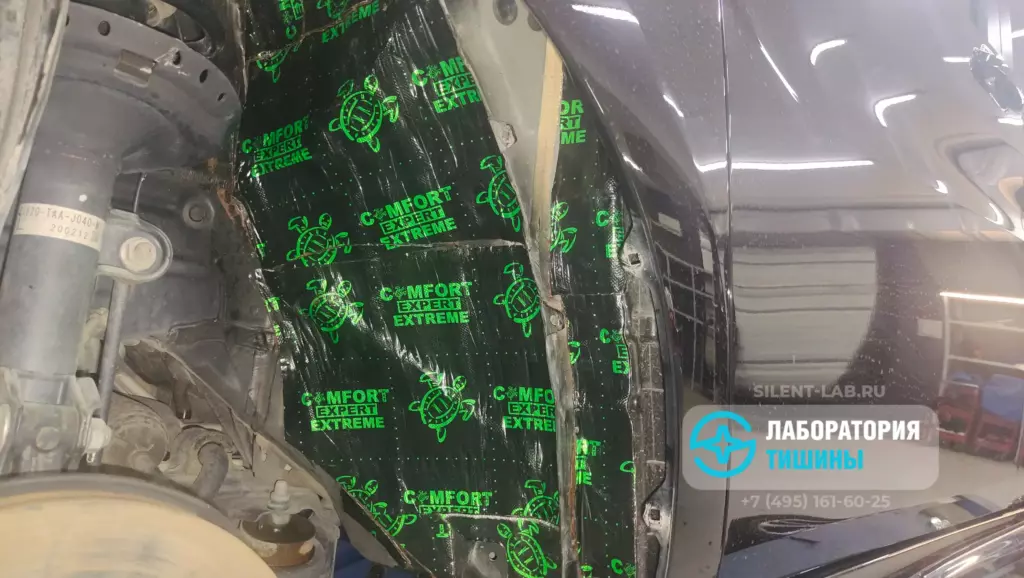

Колесные арки необходимо шумоизолировать как внутри, так и снаружи. Очищаем арки от загрязнений и обезжириваем. Монтируем в разогретом виде Extreme, сверху прокатываем звукопоглотитель Raptor. Поскольку штатные локеры отсутствуют, наносим слой специального полимера напыляемым способом на шумоизоляцию, который надежно защитит ее от воздействия воды, песка и реагентов.
Преимущества шумоизоляции арок и подкрылков авто
- Снижение аэродинамических шумов
- Снижение вибронагруженности
- Приглушение шума дорог, ветра, пескоструя, воды, снега.
Пример шумоизоляции капота Honda Stepwgn
- Снятие пыльника (штатного шумопоглотителя) капота
- Обезжиривание поверхности
- Нанесения материалов
- ВАЖНО — не рекомендуется клеить вибродемпфер на ребра жесткости

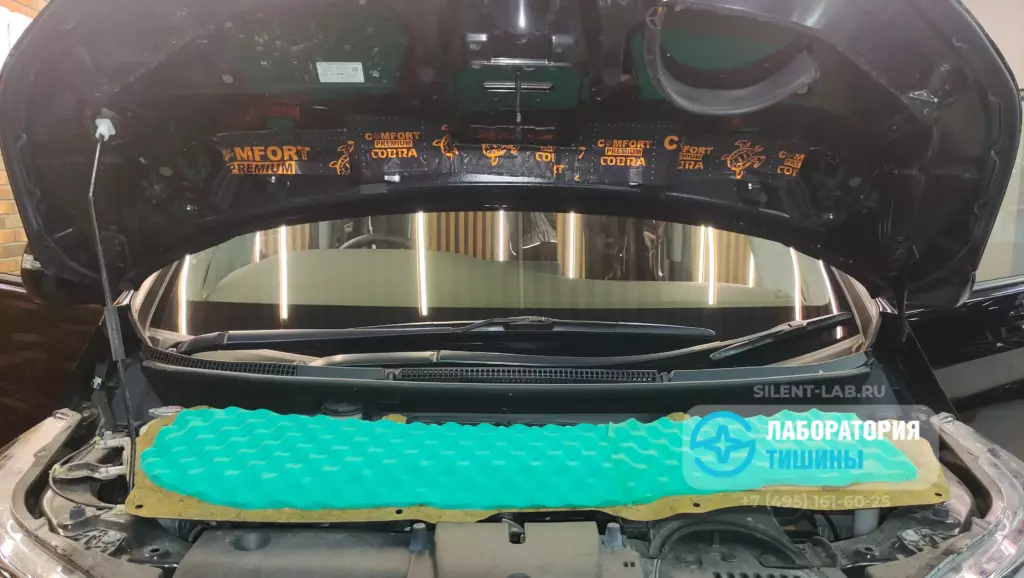

Для чего нужна шумоизоляция капота? Во-первых, чтобы нейтрализовать звуки работы силового двигателя, коробки передач и других устройств в подкапотном пространстве. Во-вторых, дополнительно теплоизолировать моторный отсек: зимой двигатель и салон минивэна будет быстрее прогреваться и дольше сохранять тепло. На капот наносим вибродемпфер Cobra и звукопоглотитель с пористой структурой Soft Wave Expert.
Владелец отправился обратно в свой регион со значительно большим комфортом — в салоне минивэна стало значительно тише, а качество звука — превосходным!
Преимущества шумоизоляции капота авто
- Снижение вибронагруженности на капот
- Приглушение шума от работы мотора
- Улучшение теплоизоляционных свойств моторного отсека
